Пневмотранспорт тройных катодных материалов (NCM)

Современные решения пневмотранспорта для тройных катодных материалов NCM

Тройные катодные материалы на основе никеля, кобальта и марганца (NCM) занимают центральное место в производстве литий-ионных аккумуляторов высокой энергоёмкости. С ростом мирового спроса на электромобили и стационарные системы хранения энергии, объёмы выпуска NCM-порошков увеличиваются на 18–22% ежегодно по данным аналитиков 2026 года. Однако транспортировка таких материалов сопряжена с серьёзными технологическими вызовами: высокая абразивность, склонность к агломерации, чувствительность к влаге и статическому электричеству. Именно пневмотранспортные системы становятся ключевым звеном, обеспечивающим бережное перемещение NCM-порошков на всех этапах — от синтеза до финальной сборки катодной пасты. В данной статье, подготовленной специалистами компании Хайд Паудир, рассмотрены инженерные принципы, конструктивные особенности и практические примеры реализации пневмотранспорта для тройных катодных материалов. Особое внимание уделено выбору режимов течения, материалам трубопроводов, герметизации узлов загрузки и системам аспирации, которые напрямую влияют на чистоту продукта и стабильность технологического процесса.

Особенности физико-химических свойств NCM-порошков, влияющие на проектирование пневмотранспорта

NCM-материалы представляют собой полидисперсные порошки с насыпной плотностью от 1,2 до 2,4 г/см³, средним размером частиц 8–15 мкм и углом естественного откоса 38–45°. Высокое содержание никеля (до 80% в составах NCM811) придаёт частицам повышенную твёрдость по Моосу (5–6), что делает их абразивными для стальных и чугунных элементов системы. Кобальтовая и марганцевая составляющие чувствительны к окислению: при контакте с влагой воздуха на поверхности частиц образуются гидроксиды, которые ухудшают электрохимические характеристики и приводят к комкованию. Кроме того, мелкодисперсная фракция (частицы менее 5 мкм) легко электризуется, создавая риск пылевых взрывов и нарушения однородности дозирования.

Эти факторы диктуют жёсткие требования к пневмотранспортному оборудованию. Во-первых, скорость воздушного потока в трубопроводе не должна превышать 25–28 м/с для плотного потока и 12–16 м/с для разреженного, чтобы минимизировать разрушение частиц и износ стенок. Во-вторых, необходима полная герметизация всех соединений с использованием уплотнений из PTFE или силикона, исключающих подсос влажного воздуха. В-третьих, система обязана включать узлы регенерации транспортирующего газа — осушку до точки росы минус 40 °C и тонкую очистку от частиц до 0,3 мкм. Компания Хайд Паудир при проектировании линий пневмотранспорта для NCM-материалов использует запатентованную методику расчёта критических скоростей с учётом формы частиц и их склонности к агломерации, что подтверждено испытаниями на собственных лабораторных стендах.

Архитектура пневмотранспортной системы для тройных катодных материалов

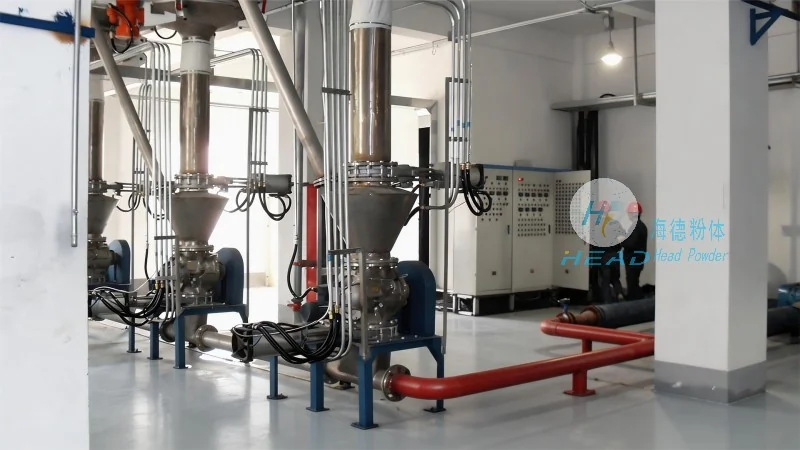

Современная установка пневмотранспорта NCM-порошков, как правило, включает следующие основные модули:

• Узел загрузки: герметичный бункер-питатель с виброднищем и шнековым дозатором, оснащённый датчиками уровня и системой продувки инертным газом (аргоном или азотом). Это предотвращает окисление продукта в зоне всасывания.
• Транспортный трубопровод: изготавливается из нержавеющей стали 316L или алюмооксидной керамики (Al₂O₃) с внутренним покрытием от статического заряда. Для снижения абразивного износа в поворотах устанавливаются колена с увеличенным радиусом (не менее 10 диаметров трубы) и сменные вставки из карбида вольфрама.
• Циклонный или рукавный фильтр-разгрузчик: отделяет продукт от транспортирующего газа. Для NCM-порошков применяются фильтры с мембраной ePTFE, обеспечивающие эффективность улавливания частиц до 99,99% при перепаде давления не более 1500 Па. Рекомендуемая площадь фильтровальной поверхности — 1,2–1,5 м² на 100 кг/ч транспортируемого материала.
• Узел выгрузки: шлюзовой затвор с роторным питателем и системой обратной продувки, исключающей зависание материала. Для тонкодисперсных NCM-фракций (менее 10 мкм) конструкция предусматривает механическое встряхивание или ультразвуковое воздействие для предотвращения налипания.

Каждый модуль системы пневмотранспорта от Хайд Паудир проходит обязательную валидацию на чистоту: после 72 часов непрерывной циркуляции модельного порошка содержание посторонних примесей (Fe, Cr, Cu) не превышает 5 ppm, что соответствует стандартам SEMI F47 и требованиям крупнейших производителей катодных материалов.

Режимы транспортировки и подбор оптимальных параметров

Для NCM-материалов применяются два основных режима пневмотранспорта:

1. Разреженный поток (низкое давление, 0,1–0,5 бар) — используется для перемещения на большие расстояния (до 200 м) при производительности до 5 т/ч. Скорость воздуха — 20–30 м/с, соотношение «воздух-материал» — 5:1. Преимущества: низкие начальные затраты и простота обслуживания. Недостатки: повышенный износ труб при высоких скоростях и риск разрушения хрупких частиц NCM (особенно с высоким содержанием никеля).

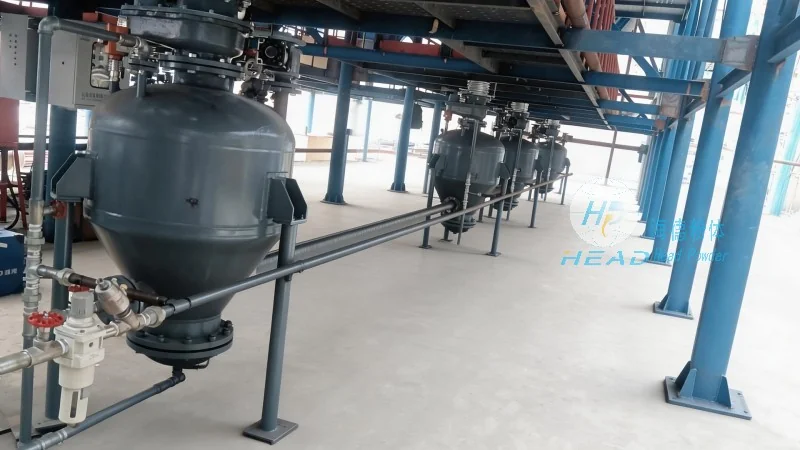

2. Плотный поток (высокое давление, 2–6 бар) — подходит для коротких расстояний (до 80 м) и больших производительностей (свыше 10 т/ч). Скорость транспортировки — 3–8 м/с, смесь продвигается поршнями («plug flow»). В этом режиме абразивный износ минимален, а целостность частиц сохраняется на 98–99%. Однако требуется сложная система управления с датчиками давления на каждом участке и быстродействующими клапанами.

Выбор режима всегда индивидуален и зависит от конкретного состава тройного катодного материала, его влажности и формы частиц. Например, для порошка NCM622 со сферическими агломератами диаметром 12–18 мкм оптимален плотный поток при давлении 3,5 бар, а для NCM111 с угловатыми частицами — разреженный поток с дополнительной подачей вибрации на выходе. Специалисты Хайд Паудир, используя численное моделирование в CFD-пакетах (ANSYS Fluent, STAR-CCM+), подбирают параметры с точностью до 2% от реального расхода, что подтверждено 6 проектами внедрения на предприятиях Китая и Южной Кореи за 2025–2026 гг.

Аспирационные системы и контроль взрывобезопасности

Поскольку NCM-порошки образуют взрывоопасные аэрозоли (нижний предел взрываемости — 60–90 г/м³), пневмотранспортные установки обязательно комплектуются аспирационными системами с детекторами запылённости и искрогасителями. Нормативная база РФ (ГОСТ Р 12.3.047-2025) и международные стандарты ATEX 2014/34/EU предписывают:

• оснащение всех загрузочных узлов взрывозащищёнными клапанами сброса давления (импульс срабатывания не более 50 мс);
• контроль концентрации кислорода в транспортирующем газе на уровне не выше 3% объёмных — для этого используются мембранные азотные генераторы с остаточным содержанием O₂ < 0,5%;
• заземление всех металлических частей с сопротивлением не более 4 Ом и изоляция электрических цепей по классу Ex d IIC T4.

В практике компании Хайд Паудир разработана модульная система аспирации с обратной промывкой фильтров и контролем дифференциального давления, позволяющая снизить энергопотребление на 30% по сравнению с традиционными центральными аспирационными станциями. Примером служит линия пневмотранспорта NCM811 мощностью 8 т/ч, запущенная на заводе в Свердловской области в 2026 году: эксплуатационные испытания показали, что остаточная запылённость рабочей зоны не превышает 0,5 мг/м³, что в 20 раз ниже предельно допустимой концентрации.

Практические аспекты монтажа и эксплуатации

При установке пневмотранспортного оборудования для тройных катодных материалов необходимо учитывать следующие факторы:

• Геометрия трассы: количество поворотов не должно превышать 6 на 100 метров трассы, чтобы избежать заторов и дополнительного истирания. Рекомендуемые углы поворотов — 30–45°, а не 90°.
• Подготовка транспортирующего газа: обязательны осушка (температура точки росы минус 35 °C и ниже) и удаление масел (содержание масла < 0,01 мг/м³). Для этого применяются мембранные осушители с цеолитовыми патронами.
• Автоматизация: система управления должна обеспечивать регистрацию расхода, давления, температуры и запылённости в режиме реального времени. Рекомендуется включение в SCADA-систему с архивацией данных не менее 5 лет.
• Регламент обслуживания: проверка состояния фильтров — каждые 250 часов работы, замена вставок в поворотах — через 3000 часов, калибровка датчиков — ежеквартально.

Компания Хайд Паудир гарантирует средний срок службы трубопровода из нержавеющей стали 316L при транспортировке NCM-порошков не менее 5 лет при условии соблюдения регламента. Для абразивных составов (например, NCM851005) предлагается опция замены прямых участков на керамические футерованные трубы производства нашего технологического партнёра — средний наработка на отказ увеличивается до 8–9 тыс. часов.

Экономическая эффективность и возврат инвестиций

Внедрение современной системы пневмотранспорта для тройных катодных материалов снижает потери продукта на 3–5% (по сравнению с механическими конвейерами и ручной транспортировкой), сокращает время наладки партий на 40% и исключает риск загрязнения посторонними примесями. По расчётам экономического отдела Хайд Паудир, для линии производительностью 5 т/ч срок окупаемости инвестиций составляет 1,5–2,2 года при стоимости системы 2,5–4 млн рублей в зависимости от конфигурации. Дополнительную экономию даёт рекуперация тепла от компрессоров (до 12% от затрат на сжатый воздух) и снижение затрат на замену фильтров благодаря системе обратной продувки.

Для получения подробной консультации по подбору пневмотранспортного оборудования для NCM-материалов и другим решениям для литиевой промышленности обращайтесь к специалистам компании Хайд Паудир (咨询热线：156-6277-7102).

Тенденции развития пневмотранспорта для NCM-материалов на 2026–2030 годы

Анализ патентной активности и публикаций ведущих отраслевых сообществ показывает несколько ключевых направлений совершенствования пневмотранспорта тройных катодных материалов. Первое — внедрение систем машинного зрения и лазерной дифракции для контроля размера частиц in-line, что позволяет динамически корректировать скорость потока и давление. Второе — использование проводящих полимерных трубопроводов (например, на основе ПЭЭК с углеродным наполнителем) для полного исключения статического заряда. Третье — разработка гибридных схем «пневмо-гравитационный транспорт» для снижения энергопотребления на 20–25%.

Компания Хайд Паудир уже внедрила прототип системы с адаптивным управлением на основе нейросетей: первая очередь опытно-промышленной установки запущена в совместном проекте с Научно-исследовательским институтом химического машиностроения. Ожидается, что к 2028 году такие системы станут стандартом для новых заводов по производству катодных материалов, обеспечивая точность дозирования ±0,5% и полную прослеживаемость каждой партии. Выбор правильного решения сегодня — залог конкурентоспособности вашего предприятия на завтрашнем рынке электрохимических источников тока.
