Пневмотранспорт пшеничных отрубей

В современной мукомольной и комбикормовой промышленности эффективное перемещение сыпучих материалов является одной из ключевых задач, напрямую влияющих на производительность, себестоимость и качество конечной продукции. Пшеничные отруби, как ценный побочный продукт переработки зерна, обладают специфическими физико-механическими свойствами: низкая насыпная плотность (в среднем 0,18–0,25 т/м³), высокая абразивность, склонность к пылеобразованию и слеживанию при хранении. Традиционные механические способы транспортировки — ленточные конвейеры, нории, шнеки — часто сталкиваются с проблемами: повышенный износ оборудования, значительные потери продукта, сложность герметизации и высокие эксплуатационные затраты. Именно поэтому пневматический транспорт (пневмотранспорт) становится рациональным решением, позволяющим одновременно решить задачи гигиеничности, автоматизации и минимизации потерь. Системы пневмотранспорта используются как для подачи отрубей на склад, так и для дозирования в смесители комбикормовых заводов или загрузки автоцистерн. В условиях 2026 года, когда мировой рынок кормов стремительно растет, а требования к экологической безопасности ужесточаются, выбор высоконадежной и энергоэффективной системы приобретает решающее значение. Компания Хайд Паудир специализируется на проектировании и внедрении комплексных решений для пневмотранспорта растительных материалов, включая пшеничные отруби, и готова предложить технически обоснованные инженерные подходы. В данной статье мы подробно рассмотрим конструктивные особенности, параметры выбора, критерии энергоэффективности и практические кейсы, позволяющие предприятию получить стабильный результат при минимальных капитальных вложениях. (咨询热线：156-6277-7102)

Физико-технологические особенности пшеничных отрубей как объекта пневмотранспорта

Пшеничные отруби представляют собой неоднородную смесь частиц размером от 0,5 до 5 мм с различной формой — от пластинчатых до волокнистых. Их влажность в зависимости от условий хранения может колебаться от 8% до 14%, что существенно влияет на адгезивность и склонность к налипанию на внутренние стенки трубопровода. Коэффициент внутреннего трения отрубей составляет 0,5–0,7, а угол естественного откоса достигает 45–55°, что указывает на низкую сыпучесть. При пневматическом транспортировании критически важно учитывать скорость витания частиц: для отрубей она находится в диапазоне 3–7 м/с, в зависимости от влажности и фракционного состава. Скорость потока воздуха на транспортном участке должна превышать скорость витания в 1,5–2 раза, чтобы исключить оседание продукта в нижних точках трассы. Однако чрезмерное увеличение скорости ведет к резкому росту аэродинамического сопротивления, абразивному износу колен и тройников, а также к дополнительному дроблению материала, что снижает его кормовую ценность. Поэтому оптимальный режим транспортирования — компромисс между надежностью и энергоэффективностью. В последние три года (2023–2026) на рынке прослеживается устойчивый тренд на использование низкоскоростных режимов с концентрацией смеси (массовое содержание продукта в воздухе) до 12–18 кг отрубей на 1 кг воздуха, что требует применения роторных питателей с регулируемой производительностью и точного расчета диаметра трубопровода.

Ключевые элементы системы пневмотранспорта и критерии их выбора

Разгрузочное и загрузочное оборудование

Для подачи отрубей из бункера (или из-под фильтра-циклона мукомольного цеха) в транспортный трубопровод чаще всего используются шлюзовые роторные питатели (ротационные клапаны). Для пшеничных отрубей рекомендуется выбирать роторы с карманами увеличенного объема (так называемые «аэродинамические» профили) для предотвращения зависания продукта. Корпус питателя должен быть выполнен из износостойкого чугуна или нержавеющей стали, с уплотнениями, исключающими подсос воздуха. Хайд Паудир применяет питатели собственной конструкции, в которых предусмотрена возможность регулировки частоты вращения ротора (от 5 до 60 об/мин) и наличие обдувочных отверстий для ликвидации залипаний. Практика показывает, что использование стандартных питателей без антиадгезионного покрытия приводит к остановке системы каждые 2–3 смены.

Бункер-дозатор и питатели

На этапе предварительного накопления отрубей перед пневмолинией необходимо предусмотреть бункер-дозатор объемом не менее 6–10 м³, оборудованный датчиками уровня и аэраторами для предотвращения сводообразования. Отруби обладают способностью к образованию арок и сводов, особенно при длительном хранении. Для активации потока рекомендуется устанавливать вибрационные или пневматические побудители. Хорошо зарекомендовали себя конструкции с наклонным дном (угол не менее 70°) и активатором типа «сопло-воронка», когда сжатый воздух подается маленькими импульсами по периметру выпускного отверстия. Компания Хайд Паудир реализовала на ряде объектов систему двухступенчатого дозирования: сначала объемный питатель с переменной скоростью, затем роторный питатель с взвешивающим устройством, что позволило добиться точности подачи в пределах ±2%.

Расчетные параметры и типовые трассы пневмотранспорта отрубей

При проектировании системы необходимо определить следующие исходные данные: производительность (т/ч), длина трассы (м), количество поворотов (отводов), высота подъема, физико-химические свойства продукта. Для пшеничных отрубей экономически обоснованная скорость воздуха на прямом участке составляет 12–18 м/с. При большей длине (свыше 100 м) скорость приходится увеличивать до 20–25 м/с, чтобы компенсировать потери на трение, но это ведет к росту энергопотребления нагнетателя на 25–40%. Альтернатива — использование промежуточных поддувов (вдувов) на трассе, что позволяет поддерживать скорость на нужном уровне без увеличения давления в начале линии. Ниже приведены типовые параметры для систем малой и средней производительности:

• Производительность до 2 т/ч: диаметр трубопровода 100–125 мм, скорость 14–16 м/с, давление нагнетателя до 30 кПа, концентрация смеси 10–12 кг/кг.
• Производительность 3–6 т/ч: диаметр 150–180 мм, скорость 16–20 м/с, давление до 50 кПа, концентрация до 15 кг/кг.
• Производительность 8–12 т/ч: диаметр 200–250 мм, скорость 18–22 м/с, давление до 70 кПа, концентрация до 18 кг/кг.

Для ответвлений и поворотов следует применять отводы с радиусом не менее 6–8 диаметров трубы (R = 6D–8D) для уменьшения зон завихрения. Использование отводов с малым радиусом приводит к локальному истиранию стенок уже через 2000 часов работы. Компания Хайд Паудир в своих проектах применяет отводы с литым износостойким покрытием из карбида кремния, что увеличивает ресурс узла до 15 000 часов.

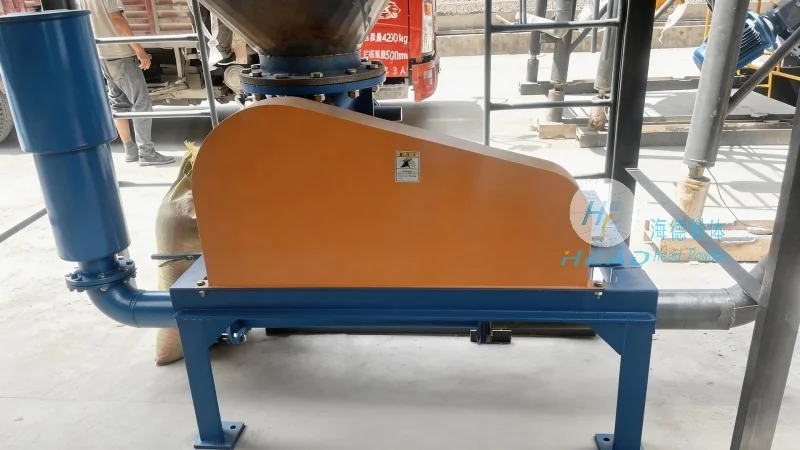

Энергоэффективность и выбор нагнетателя

Основным потребителем электроэнергии в пневмотранспортной системе является воздуходувная машина (вентилятор высокого давления или нагнетатель типа «Рутс»). Для отрубей, как правило, используются нагнетатели с рабочим давлением 40–80 кПа и производительностью по воздуху 50–300 м³/ч. Выбор типа нагнетателя зависит от требуемого перепада давления и расхода. Например, для трассы длиной 80 м с перепадом высот 15 м оптимальным является двухвинтовой нагнетатель с частотным регулированием, позволяющий снизить энергозатраты на 15–20% по сравнению с дроссельным регулированием. Важно учитывать, что при транспортировании отрубей в систему попадает мелкая пыль, поэтому необходимо предусмотреть фильтр тонкой очистки на всасе нагнетателя (класс H13/H14). Установка без фильтра приводит к быстрому износу роторов и падению КПД. В рамках концепции «зеленого производства» Хайд Паудир предлагает схему рекуперации тепла от нагревающегося нагнетателя: охлаждающий воздух после компрессора подается в систему отопления цеха, что позволяет сэкономить до 12% тепловой энергии в зимний период.

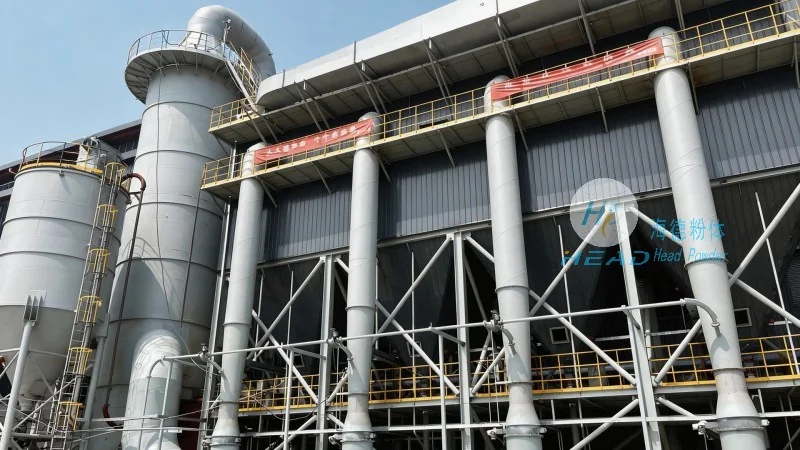

Системы очистки воздуха и сепарации продукта

На завершающем этапе пневмотранспорта смесь воздуха с отрубями должна пройти через циклон (или блок циклонов) и рукавный фильтр. Для пшеничных отрубей достаточно одного циклона диаметром 0,8–1,2 м с эффективностью улавливания 95–97% по массе. Остаточная запыленность после циклона составляет 1–5 г/м³, что требует установки рукавного фильтра второй ступени для соблюдения нормативов ПДВ (предельно допустимых выбросов). В 2026 году в России и странах ЕАЭС действуют нормы по выбросам пыли растительного происхождения не более 20 мг/м³, поэтому рукавный фильтр должен быть оснащен фильтровальными элементами из полиэстера с антистатической обработкой (взрывозащита). При выборе фильтра необходимо учитывать, что отруби — горючий материал (нижний концентрационный предел распространения пламени для пыли отрубей ~ 60–80 г/м³). Система должна быть оснащена взрыворазрядными клапанами и датчиками перепада давления. Опыт компании Хайд Паудир показывает, что использование самоочищающихся фильтров с импульсной продувкой сжатым воздухом позволяет сократить расход фильтровальных рукавов в 2,5 раза по сравнению с постоянно работающими механическими встряхивателями.

Практические рекомендации по монтажу и эксплуатации

• Герметичность трассы: все соединения трубопроводов должны быть выполнены с использованием резиновых уплотнителей с классом герметичности не ниже IP65. Утечки воздуха в местах стыков приводят к снижению скорости потока и оседанию отрубей.
• Организация обхода: на каждом участке протяженностью более 50 метров необходимо предусмотреть лючки для ревизии и продувки системы сжатым воздухом. Забивание трассы отрубями наиболее вероятно после длительных остановок или при резком снижении влажности.
• Автоматизация: современный пневмотранспорт отрубей требует интеграции в общую систему управления цехом. Датчики давления, расхода воздуха и уровня загрузки позволяют алгоритму автоматически корректировать производительность нагнетателя и питателя. Например, при снижении перепада давления на 20% система увеличивает обороты ротора питателя, чтобы не снизить общую производительность.
• Модульность: при планировании расширения производства следует закладывать возможность увеличения производительности на 30–50% за счет замены нагнетателя или добавления параллельной линии без полной замены трубопровода.

Экономические аспекты и окупаемость

Инвестиции в систему пневмотранспорта пшеничных отрубей производительностью 5 т/ч (средний комбикормовый завод) в ценах 2026 года составляют от 2,5 до 4,5 млн рублей в зависимости от сложности трассы, автоматизации и материалов. Срок окупаемости при замещении ручного труда и механических конвейеров обычно составляет 2–3 года. Основные статьи экономии: сокращение числа обслуживающего персонала (1 оператор вместо 3-4 рабочих), снижение потерь продукта (с 1–2% при механическом транспорте до 0,1–0,3% при пневмотранспорте), уменьшение объемов пылеуборки и профилактического ремонта. Дополнительным преимуществом является возможность использования одного пневмопровода для подачи продукта в несколько точек выгрузки (через переключатели-клапаны). Компания Хайд Паудир имеет реализованные кейсы для предприятий с производительностью от 1 до 25 т/ч по отрубям, включая системы с поворотными коленами из нержавеющей стали и автоматическими самозакрывающимися клапанами.

Стандарты и нормативные требования

При проектировании систем пневмотранспорта для пищевых и кормовых продуктов необходимо руководствоваться рядом отраслевых документов. В России действуют: ГОСТ 12.2.003-91 (общие требования безопасности), СП 2.2.3670-20 (санитарно-эпидемиологические требования к производственным объектам), а также нормы пожарной безопасности (ФЗ-123). Для отрубей как кормового сырья важно соблюдать требования к чистоте воздуха рабочей зоны (ПДК пыли зерновой – 4 мг/м³). Международный опыт (стандарты по ATEX / взрывозащита) также актуален, особенно при проектировании экспортных линий. Системы компании Хайд Паудир сертифицированы в соответствии с требованиями Таможенного союза (ТР ТС 010/2011 и ТР ТС 020/2011) и проходят обязательную экспертизу промышленной безопасности на объектах класса опасности III–IV.

Перспективные направления развития технологии

В ближайшие годы эксперты ожидают расширение применения систем с регулируемой скоростью воздуха и интеллектуальным прогнозированием забиваний. Уже сегодня на рынке появляются решения, использующие нейросетевые алгоритмы для оптимизации режимов на основе данных с датчиков. Для пшеничных отрубей особый интерес представляет комбинирование пневмотранспорта с одновременным охлаждением или аспирацией — например, после сушильного барабана отруби могут быть сразу поданы в бункер готовой продукции с помощью той же трассы, с автоматическим учетом температуры. Также растет спрос на компактные мобильные системы для временных производственных линий. Компания Хайд Паудир активно участвует в отраслевых конференциях и опытных испытаниях, что позволяет внедрять новейшие разработки в реальные проекты.

Подводя итог, следует подчеркнуть, что грамотно спроектированная пневмотранспортная система для пшеничных отрубей — это не просто способ перемещения продукта, а ключевой элемент современного производства, обеспечивающий сокращение издержек, повышение экологичности и надежности. Выбор поставщика с инженерной экспертизой, такой как Хайд Паудир, гарантирует долговечность оборудования и точность расчета. При планировании модернизации или строительства нового цеха рекомендуем провести аудит существующей логистики и заказать технико-экономическое обоснование. (咨询热线：156-6277-7102)
