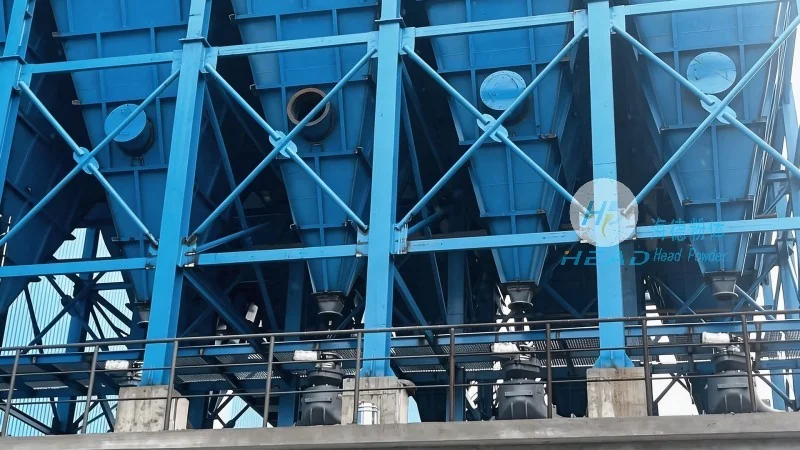

Пневмотранспорт поливинилбутираля

Особенности пневмотранспорта поливинилбутираля: технологические решения для безопасной и эффективной транспортировки

Поливинилбутираль (ПВБ) представляет собой аморфный полимер, широко используемый в производстве многослойных стекол, фоторезистов, клеевых составов и покрытий. Благодаря высокой адгезии к стеклу, эластичности и прозрачности, ПВБ стал незаменимым материалом в строительной, автомобильной и оптической промышленности. Однако при работе с этим порошкообразным или гранулированным полимером возникает ряд логистических и технологических вызовов: склонность к слеживанию, налипание на стенки оборудования, высокая чувствительность к статическому электричеству и взрывопожароопасность тонкодисперсной фракции. Именно поэтому выбор системы пневмотранспорта для перемещения поливинилбутираля требует глубокого понимания физико-химических свойств материала, а также опыта в проектировании герметичных и контролируемых трасс.

Пневматические системы являются предпочтительным методом транспортировки ПВБ на предприятиях по переработке полимеров, производству пленок и компаундов. В отличие от механических конвейеров (ленточных, шнековых, вибрационных), пневмотранспорт обеспечивает полную герметичность, отсутствие потерь продукта, возможность организации разветвленных маршрутов и автоматизации процесса. При этом каждая установка должна учитывать специфику ПВБ: его насыпную плотность (0,3–0,6 г/см³ в зависимости от модификации), угол естественного откоса, абразивность, температуру размягчения (около 60–70°C) и гигроскопичность. Неправильно подобранные параметры воздушного потока (скорость, давление, влажность) приводят к образованию пробок, агломерации частиц, загрязнению продукта маслом из компрессора или, в худшем случае, к возгоранию пылевоздушной смеси. Поэтому при разработке линии пневмотранспорта поливинилбутираля необходимо опираться на отраслевые стандарты (например, ГОСТ Р 12.3.047-2012 по взрывобезопасности) и многолетний практический опыт.

Компания Хайд Паудир (консультация по телефону: 156-6277-7102) специализируется на инжиниринге и поставке систем пневмотранспорта для сложных полимерных материалов, включая поливинилбутираль. Нашими инженерами разработаны конфигурации, которые минимизируют деградацию частиц, предотвращают накопление заряда и обеспечивают стабильную подачу продукта на расстояние до 200 метров. В данной статье подробно рассмотрены основные типы систем, критерии выбора оборудования и особенности эксплуатации узлов, контактирующих с ПВБ. Материал будет полезен технологическим службам, руководителям производств и специалистам по модернизации, которые стремятся повысить надежность и безопасность транспортировки полимерного сырья.

Физико-химические свойства поливинилбутираля, влияющие на проектирование пневмотранспорта

Глубокое понимание свойств перемещаемого продукта — основа успешного проектирования любой пневматической системы. Поливинилбутираль, выпускаемый в виде порошка с размером частиц от 10 до 500 мкм или гранул до 3 мм, имеет ряд особенностей:

• Склонность к налипанию и слеживанию — при повышении температуры или влажности частицы ПВБ начинают размягчаться и слипаться, образуя конгломераты, которые могут заблокировать трубопровод. Особенно это критично в зонах изгибов трассы.
• Электростатическая активность — полимер обладает высоким удельным электрическим сопротивлением (10¹⁴–10¹⁶ Ом·м), что вызывает интенсивное накопление статического заряда при трении о стенки трубы. Разряд может инициировать воспламенение пылевого облака.
• Пожаро- и взрывоопасность — нижний концентрационный предел распространения пламени (НКПР) для пыли ПВБ составляет около 40 г/м³. Класс взрывоопасной зоны по ПУЭ — B‑IIа. Это требует применения взрывозащищенного электрооборудования и систем инертизации.
• Гигроскопичность — ПВБ поглощает влагу из воздуха (равновесная влажность до 2–3%), что ухудшает текучесть и может приводить к комкованию при транспортировке во влажном климате или в неотапливаемых помещениях.
• Абразивность — хотя полимер мягкий, наполнители (например, диоксид кремния), иногда присутствующие в составе, могут вызывать износ внутренней поверхности трубопроводов, особенно на поворотах и в циклонах.

Эти данные формируют базовые требования к системе: использование антистатических материалов (нержавеющая сталь или полиэтилен с графитовым наполнителем), поддержание температуры воздуха не выше 45–50°C, осушение сжатого воздуха до точки росы -20°C, а также установка гибких вставок для гашения вибраций. Компания Хайд Паудир при проектировании каждой линии проводит анализ гранулометрического состава и влажности конкретной партии ПВБ заказчика, что позволяет точно подобрать диаметр трубопровода и производительность воздуходувки.

Типы пневматических систем транспортировки поливинилбутираля

В зависимости от конфигурации производства и требуемого расстояния перемещения применяются три основных типа пневмотранспорта: всасывающий (вакуумный), нагнетательный (напорный) и комбинированный.

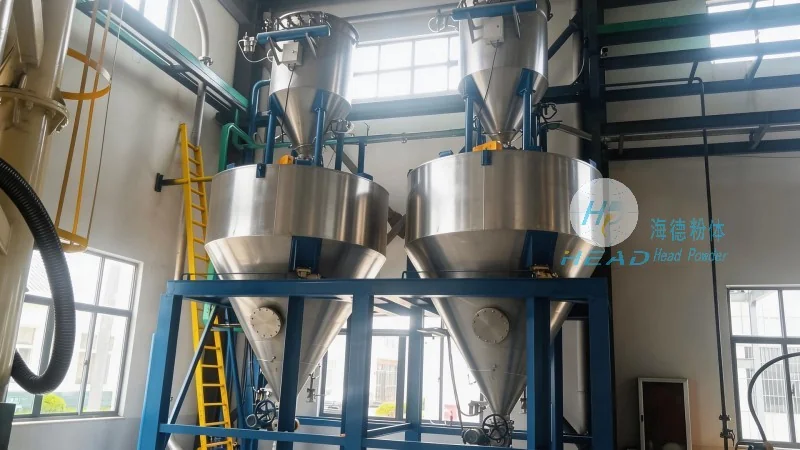

Вакуумные системы для ПВБ

Всасывающие установки работают при разряжении до 0,5–0,8 бар и засасывают материал из бункера или мешков в циклон или фильтр-ресивер. Это оптимальное решение для загрузки смесителей, экструдеров или линий фасовки, когда источник находится на удалении до 30–40 метров. Преимущества вакуумного транспорта ПВБ:

• Отсутствие пылевыделения в месте забора — все соединения герметичны.
• Низкая скорость воздуха (12–18 м/с), что снижает износ труб и деструкцию хрупких частиц.
• Возможность использовать гибкие рукава для подключения к нескольким точкам забора.

Однако при работе с поливинилбутиралем в вакуумных системах критически важно устанавливать искробезопасные клапаны и заземление всех элементов, так как разряжение способствует более интенсивной электризации. Компания Хайд Паудир комплектует вакуумные линии датчиками статического потенциала и автоматическими системами продувки азотом при остановке.

Нагнетательные системы для больших расстояний

Напорный пневмотранспорт использует избыточное давление 1–6 бар для перемещения ПВБ по трубопроводам длиной до 200–300 метров. Такие системы применяются для подачи полимера из центрального склада в несколько цехов или на большие высоты (до 30 м). Особенности нагнетательного транспорта ПВБ:

• Высокая концентрация продукта в потоке (10–30 кг продукта на 1 кг воздуха), что повышает производительность.
• Требуется роторный питатель или шлюзовой затвор с дозирующим устройством, чтобы исключить обратный выброс.
• Трубопроводы выполняются из нержавеющей стали с внутренней полировкой (шероховатость Ra ≤ 1,6 мкм) для уменьшения налипания.

Для ПВБ также рекомендуется использовать винтовые компрессоры с масляным охлаждением, но с обязательной установкой многоступенчатых фильтров-адсорберов на выходе — попадание даже следов масла в полимер недопустимо для оптических применений. Компания Хайд Паудир предлагает нагнетательные станции с безынерционными датчиками давления и автоматическим регулированием частоты вращения питателя, что позволяет адаптировать скорость подачи к текущему потреблению.

Комбинированный пневмотранспорт: гибкость и надежность

В крупных производствах часто применяют гибридные схемы: всасывающий участок для забора из нескольких точек, буферный бункер с дозированием и нагнетательный участок для подачи на значительное расстояние. Для ПВБ такая конфигурация позволяет минимизировать количество перегрузок и устранить промежуточное хранение, которое может привести к слеживанию. Пример реализации: вакуумная система забирает порошок из 4 силосов, смешивает в промежуточном смесителе и нагнетанием подает в экструдеры, расположенные в 80 метрах. При этом все участки оснащаются электропневматической арматурой с возможностью дистанционного управления через SCADA-систему. Компания Хайд Паудир имеет более 30 успешных проектов по внедрению комбинированного пневмотранспорта на предприятиях по переработке полимеров, включая производства триплекса и защитных покрытий.

Ключевые параметры расчета пневмотранспортной линии для поливинилбутираля

Проектирование начинается с определения объемной и массовой производительности, расстояния и геометрии трассы. Для ПВБ расчетные данные корректируются с учетом его высокой липкости. Основные варьируемые параметры:

• Скорость воздуха в трубопроводе — для порошков ПВБ рекомендуется 18–25 м/с (ниже 15 м/с ведет к оседанию частиц, выше 30 м/с — к неоправданному износу и разрушению частиц). Для гранул скорость можно снизить до 12–16 м/с.
• Концентрация смеси — для ПВБ типичное значение 5–15 кг/м³ воздуха. При низкой насыпной плотности концентрацию увеличивают до 20 кг/м³, но контролируют потери давления.
• Перепад давления — расчет по обобщенным методикам (например, Дарси-Вейсбаха) с поправкой на потери от местных сопротивлений. Для ПВБ на каждые 100 м горизонтального участка при концентрации 10 кг/м³ требуется перепад 0,15–0,3 бар.
• Диаметр трубопровода — варьируется от 50 до 150 мм. Для предотвращения забивания диаметр должен быть не менее 6–8 размеров максимального куска (для гранул 2–3 мм это около 25–30 мм, но на практике берут запас 80–100 мм).
• Радиус изгибов — не менее 6–8 диаметров трубы. Для ПВБ рекомендуется использовать колена с большим радиусом или отводы с внутренним покрытием из антифрикционного пластика.

Современное программное обеспечение (например, Simio или PneuCalc) позволяет смоделировать поток ПВБ с учетом его реологических свойств. Компания Хайд Паудир на этапе предпроектного обследования проводит пробные продувки на реальном образце материала заказчика, чтобы верифицировать расчетные данные — это гарантирует точность подбора воздуходувки и минимизирует риски коллатеральных простоев.

Антистатические и взрывозащитные решения при транспортировке ПВБ

Безопасность при работе с поливинилбутиралем — приоритет номер один. Даже при соблюдении скоростных режимов вероятность накопления заряда остается высокой. Компания Хайд Паудир внедряет комплекс мер:

• Заземление всех металлических частей — трубопроводы, бункеры, циклоны, фильтры соединяются с контуром заземления сопротивлением не более 4 Ом. Используются накладные контакты из нержавейки.
• Использование антистатических материалов — для коротких участков (до 10 м) применяются рукава из токопроводящего полиуретана с сопротивлением менее 10⁶ Ом. Для длинных линий — трубы из стали с заземляющими перемычками.
• Системы инертизации азотом — в зоне загрузки и в циклонных фильтрах подается азот с содержанием кислорода менее 8% (по объему), что исключает возможность воспламенения. Датчики кислорода непрерывно контролируют среду.
• Взрывозащищенное оборудование — все электродвигатели, вентиляторы и датчики имеют сертификацию по стандартам ATEX или ТР ТС 012/2011 (категория II 2G Ex d IIB T4). Шкафы управления размещаются вне взрывоопасной зоны.
• Клапаны сброса давления и пламегасители — устанавливаются на входе в бункеры и на выходе из циклонов. В аварийном режиме сбрасывают избыточное давление в атмосферу через магистраль с пламегасителем.

Практика показывает, что внедрение подобных мер повышает стоимость системы на 15–25%, но полностью исключает риски взрыва пылевоздушной смеси. На одном из предприятий по производству автомобильного триплекса система пневмотранспорта ПВБ от Хайд Паудир успешно работает уже 7 лет без единого инцидента, что подтверждается регулярными аудитами Ростехнадзора.

Примеры внедрения систем пневмотранспорта поливинилбутираля на производстве

Компания Хайд Паудир реализовала более 15 проектов по транспортировке ПВБ для предприятий химической и стекольной отрасли. Один из характерных кейсов — модернизация линии подачи поливинилбутираля на заводе по выпуску ламинированного стекла. Ранее использовалась ручная загрузка в экструдеры, что приводило к потерям сырья (до 3%), пылеобразованию и нестабильности дозирования. После внедрения двухсторонней пневматической системы производительность линии выросла на 22%, а расход полимера снизился на 1,8% за счет исключения рассыпания и распыления.

Другой проект — вертикальный пневмоподъемник для подачи ПВБ на высоту 25 м в смеситель с храповым дозатором. Благодаря использованию частотно-регулируемого привода и датчика уровня система автоматически корректирует скорость подачи в зависимости от уровня в смесителе, предотвращая переполнение и образование комков. Заказчик отметил упрощение обслуживания и снижение времени простоя при смене рецептуры.

Эти примеры подтверждают, что профессионально спроектированный пневмотранспорт не только окупается в течение 1,5–2 лет, но и существенно повышает качество конечной продукции за счет стабильной дозировки и отсутствия загрязнений. Если вы планируете модернизацию линии поливинилбутираля, инженеры Хайд Паудир готовы провести технический аудит вашего производства и предложить оптимальное решение с привязкой к вашему бюджету.

Выбор поставщика и сервисное сопровождение систем пневмотранспорта

При выборе подрядчика для проектирования и монтажа пневмотранспорта поливинилбутираля важно оценивать не только стоимость оборудования, но и его опыт работы с полимерными материалами с особыми свойствами. Компания Хайд Паудир предоставляет полный цикл услуг: от лабораторных тестов продукта до пусконаладочных работ и гарантийного обслуживания. Наши специалисты проводят обучение персонала заказчика, составляют регламенты эксплуатации и профилактики. Контактный телефон для консультации: 156-6277-7102. Мы также оказываем постгарантийный сервис с выездом на предприятие в течение 48 часов по большинству регионов.

Выбирая Хайд Паудир, вы получаете надежного партнера, который гарантирует соответствие системы требованиям промышленной безопасности и помогает оптимизировать затраты на энергоносители за счет правильного подбора компрессорного оборудования. Учитывая рост спроса на качественный поливинилбутираль в производстве безопасных стекол и защитных покрытий (по прогнозам аналитиков, мировой рынок ПВБ к 2026 году вырастет на 6,2% в год по сравнению со среднегодовым темпом 4,8% в предыдущие годы), своевременная модернизация пневмотранспорта позволит вашему предприятию занять устойчивую позицию на рынке.

Пневматическая транспортировка поливинилбутираля остается сложной инженерной задачей, которая требует индивидуального подхода. Учитывая риски налипания, электростатики и взрывоопасности, доверить ее проектирование следует только экспертам с доказанными компетенциями. Обращайтесь в компанию Хайд Паудир — мы предложим систему, которая будет работать стабильно и безопасно на протяжении многих лет.
