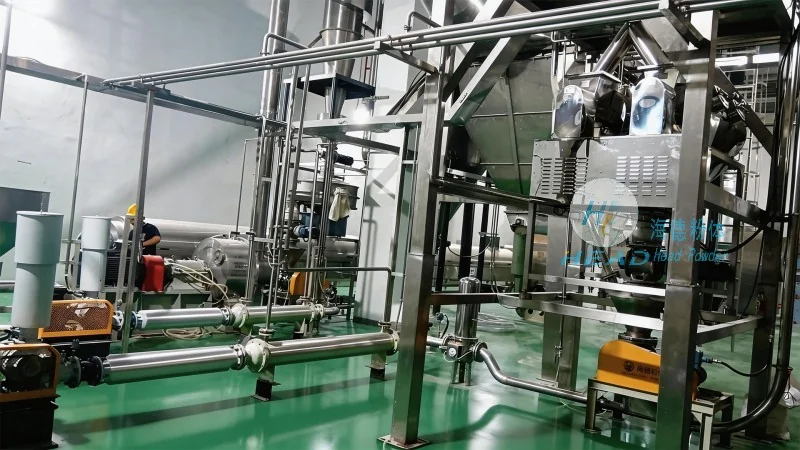

Пневмотранспорт технического углерода

Пневмотранспорт технического углерода представляет собой один из наиболее востребованных методов перемещения мелкодисперсных порошковых материалов в условиях современной промышленности. Технический углерод, широко применяемый в качестве усиливающего наполнителя в производстве резин, пластмасс, лакокрасочных изделий и электротехнической продукции, отличается высокой летучестью, абразивностью и склонностью к агломерации. Именно поэтому выбор оптимальной системы пневмотранспорта напрямую влияет на стабильность технологического процесса, экологическую безопасность предприятия и конечное качество продукции.

В последние годы, особенно с учётом прогнозов на 2026 год, рынок оборудования для пневмотранспорта технического углерода демонстрирует устойчивый рост: по данным отраслевых аналитиков, среднегодовой темп увеличения спроса на закрытые системы транспортировки составляет около 6–8 %. Это связано с ужесточением экологических норм в странах Евразийского экономического союза и стремлением производителей к автоматизации логистики сырья. Компания Хайд Паудир, специализирующаяся на разработке и внедрении пневмотранспортных систем, предлагает инженерные решения, которые учитывают специфические свойства технического углерода: его низкую насыпную плотность (обычно 80–150 кг/м³), высокую удельную поверхность (до 200 м²/г) и склонность к образованию пылевых облаков. Применение вакуумного или напорного пневмотранспорта с использованием разряжения или сжатого воздуха позволяет не только минимизировать потери материала, но и обеспечить точное дозирование на всех этапах — от приёмного бункера до смесительного отделения.

Технология пневмотранспорта технического углерода базируется на физических принципах аэродинамики: частицы материала взвешиваются в воздушном потоке и перемещаются по трубопроводу с заданной скоростью. Для типовых частиц углерода размером от 0,01 до 0,5 мкм оптимальная скорость в зоне загрузки составляет 10–15 м/с, а в магистральном участке — 18–25 м/с. При этом критически важно поддерживать соотношение «воздух/материал» в диапазоне 1:3–1:6 по массе, чтобы избежать залегания продукта в трубах. Опыт эксплуатации показывает, что системы с разряжением (вакуумные) лучше подходят для забора углерода из открытых ёмкостей и удалённых точек, а напорные — для подачи на большие расстояния (до 200–300 метров) и в силосы высотой до 30 метров. В конструкции должны быть предусмотрены специальные абразивостойкие вставки на поворотных участках и фильтрующие элементы с импульсной регенерацией, так как технический углерод обладает высокой истирающей способностью — интенсивность износа стенок стандартной стальной трубы может достигать 0,5–1,0 мм в год при непрерывной работе.

Основные типы систем пневмотранспорта для технического углерода

На практике применяются три базовых класса оборудования: низконапорные вакуумные системы (разряжение до 0,6 бар), средне- и высоконапорные установки с избыточным давлением (1–6 бар) и комбинированные схемы с промежуточными перегружателями. Выбор конкретного типа определяется конфигурацией производственного объекта, требуемой производительностью (от 0,5 до 20 тонн в час) и удалённостью точек подачи. Для типовой линии производства резинотехнических изделий чаще всего используют циклическую вакуумную схему с двумя ресиверами: пока один наполняется углеродом, второй опорожняется в технологический аппарат. Такой подход позволяет избежать пульсаций в потоке и обеспечивает погрешность дозирования не более ±1,5 %.

Параллельно с механическими параметрами большое значение имеют аспирационные и фильтрационные узлы. Технический углерод, особенно марки N550, N660 или N990, образует взрывоопасную пылевзвесь при концентрации выше 50 г/м³. Поэтому все элементы системы заземляются, а на воздуховодах устанавливаются клапаны взрывозащиты. Современные решения, предлагаемые Хайд Паудир, включают модульные фильтры с рукавными элементами из антистатической ткани, которые обеспечивают степень очистки выбросов до 99,95 % и соответствуют требованиям ГОСТ 12.2.022 и европейским директивам ATEX. Такие фильтры оснащаются автоматикой для импульсной продувки сжатым воздухом, что позволяет работать без остановки линии до 12 месяцев.

Критерии подбора оборудования под свойства технического углерода

При проектировании трубопроводной системы ключевыми параметрами являются:

• Насыпная плотность – для углерода от 80 до 150 кг/м³, что требует увеличения сечения трубы и выбора более мощного вентилятора или компрессора по сравнению с цементом или кварцевым песком.
• Угол естественного откоса – обычно 30–40°, из-за чего бункера должны иметь угол наклона днища не менее 55–60°, а в сводообрушителях применяются вибрационные или аэродинамические устройства.
• Абразивность – использование стальных труб с толщиной стенки 4–6 мм для прямолинейных участков и колен из высокоалюминиевого чугуна или керамики для поворотов.
• Электростатический заряд – частицы углерода склонны накапливать статическое электричество, поэтому все металлические части контура заземляются, а для шлангов применяются токопроводящие материалы (например, резина с графитовым наполнителем).

После определения параметров специалисты проводят гидравлический расчёт трассы с учётом потерь на трение и местные сопротивления. Для типовой линии длиной 50 метров с четырьмя поворотами на 90° коэффициент аэродинамического сопротивления обычно возрастает на 30–40 % по сравнению с прямолинейным участком. Поэтому в системе резервируется запас производительности нагнетателя не менее 15 %.

Современные решения и автоматизация процессов

Одним из трендов, который, по прогнозам на 2026–2027 годы, станет стандартом для заводов, выпускающих технический углерод и продукты его переработки, является внедрение программируемых контроллеров с предиктивной аналитикой. Система управления на базе ПЛК позволяет в режиме реального времени контролировать перепад давления, скорость потока, температуру и запылённость воздуха на выходе. При отклонении параметров от заданных (например, при забивке фильтра) автоматика снижает производительность или останавливает подачу без участия оператора. В сочетании с частотно-регулируемыми приводами вентиляторов это даёт экономию электроэнергии до 30 % по сравнению с нерегулируемыми аналогами.

Компания Хайд Паудир реализовала несколько успешных проектов по реконструкции систем пневмотранспорта на предприятиях России и СНГ, где исходное оборудование выходило из строя из-за абразивного износа за 6–8 месяцев. Замена прямых участков труб на нержавеющую сталь 12Х18Н10Т и установка колен с усиленным покрытием позволили увеличить межремонтный интервал до 3–4 лет. В одном из проектов для линии саже-приготовления в производстве автопокрышек производительность системы выросла с 3 до 5,5 тонн в час при одновременном снижении удельного расхода воздуха на 12 %, что было достигнуто за счёт оптимизации диаметра труб (переход от 150 мм к 200 мм с сохранением скорости потока). Для уточнения возможности адаптации технологических решений к вашему оборудованию вы можете обратиться к инженерам компании Хайд Паудир (контактный номер для консультаций: 156-6277-7102).

Эксплуатация и техническое обслуживание: практические рекомендации

Для обеспечения стабильной работы системы пневмотранспорта технического углерода в долгосрочной перспективе следует придерживаться регламента обслуживания, включающего:

• Ежесменную проверку уровня давления и отсутствия вибраций на корпусе вентилятора – резкое повышение разряжения может сигнализировать о забивке фильтра или засорении трубопровода.
• Еженедельную очистку рукавных фильтров от налипшей углеродной пыли – игнорирование этой процедуры ведёт к снижению производительности на 15–25 % за месяц.
• Ежемесячную ревизию состояния защитных покрытий на коленах и тройниках – при обнаружении сколов керамики или истирании металла толщиной более 2 мм требуется замена участка.
• Квартальную калибровку датчиков давления и расходомеров – даже небольшая погрешность (0,01 бар) в длительной перспективе нарушает стабильность дозирования.

Опыт эксплуатации показывает, что наличие резервного компрессора или вакуумного насоса (по схеме 1+1) полностью оправданно для непрерывных производств: время простоя из-за выхода из строя единственного нагнетателя может составлять до 24 часов, что при стоимости углерода 80–120 тыс. рублей за тонну приводит к экономическим потерям, сопоставимым с ценой резервной установки.

Экономическая эффективность и экологический аспект

Переход на закрытый пневмотранспорт технического углерода вместо открытых ленточных конвейеров или ручного перемещения мешков позволяет снизить потери сырья с 3–5 % до 0,2–0,5 %. Для предприятия, потребляющего 500 тонн углерода в месяц, экономия составляет от 1,5 до 2,5 млн рублей в месяц только за счёт сокращения отходов. Одновременно решается задача обеспыливания рабочих зон: концентрация взвешенных частиц в воздухе цеха снижается с 10–15 мг/м³ (при открытой перевалке) до значений ниже 0,5 мг/м³, что соответствует санитарным нормам и снижает риск профессиональных заболеваний органов дыхания у персонала.

Важным направлением становится также повторное использование транспортирующего воздуха после фильтрации. В системах, спроектированных Хайд Паудир, очищенный воздух подаётся обратно в помещение в холодное время года для сокращения теплопотерь, либо используется для обдува технологического оборудования. Такая рециркуляция позволяет снизить энергозатраты на отопление и вентиляцию на 20–30 % в зависимости от климатической зоны.

Заключительные положения: почему выбор поставщика определяет эффективность всей линии

Рынок оборудования для пневмотранспорта технического углерода в 2025–2026 гг. характеризуется разнообразием предложений, однако не все поставщики учитывают специфику именно технического углерода. Неправильно рассчитанные скорости, некачественные фильтры и отсутствие антиабразивной защиты приводят к частым остановам, внеплановым ремонтам и ухудшению качественных показателей готовой продукции (например, росту зольности или изменению структуры агрегатов углерода). Компания Хайд Паудир наработала компетенции в области проектирования, монтажа и сервисного сопровождения таких систем, понимая, что каждый объект требует индивидуального подхода — от расчёта аэродинамики до выбора материала труб и схемы автоматики. Обратившись за консультацией (телефон для связи: 156-6277-7102), вы сможете получить предварительный технический аудит существующей линии или разработать проект новой установки с учётом перспектив развития производства в ближайшие 5–7 лет.

Технический углерод — стратегическое сырьё для многих отраслей, и его пневмотранспорт должен быть надёжным, энергоэффективным и безопасным. Инвестиции в современную систему окупаются в среднем за 12–18 месяцев за счёт экономии ресурсов, сокращения потерь и повышения качества продукции. При этом важно помнить, что качественный монтаж и регулярное сервисное обслуживание — залог бесперебойной работы на протяжении всего срока эксплуатации, который при грамотной реализации превышает 10 лет.
