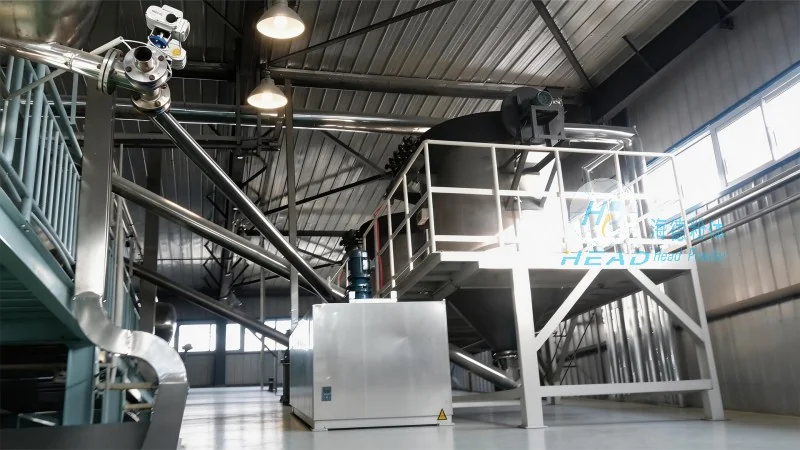

Пневмотранспорт горячей сухой золы

Пневмотранспорт горячей сухой золы: современные решения для энергетики и промышленности

В условиях ужесточения экологических норм и повышения требований к энергоэффективности предприятий теплоэнергетики и металлургии, технология пневматического транспортирования горячей сухой золы становится не просто вспомогательным процессом, а ключевым звеном в логистике твёрдых остатков сгорания. Горячая зола, образующаяся при сжигании угля, сланцев или биомассы, отличается высокой температурой (от 120 до 350 °C), мелкодисперсной структурой и абразивностью, что предъявляет особые требования к оборудованию и схеме транспортировки. Традиционные механические системы — скребковые, ленточные или винтовые конвейеры — часто не справляются с такими условиями из-за быстрого износа, пыления и риска возгорания. Именно поэтому пневмотранспорт, основанный на перемещении частиц воздушным потоком, зарекомендовал себя как наиболее надёжное и безопасное решение. Компания Хайд Паудир на протяжении многих лет специализируется на разработке и внедрении систем пневматического транспорта для горячей сухой золы, предлагая заказчикам не только оборудование, но и полный цикл инженерного сопровождения — от аудита до пусконаладки. В 2026 году, с учётом глобального тренда на утилизацию золошлаковых отходов и переход к замкнутым циклам водооборота, спрос на такие системы продолжает расти. Настоящая статья посвящена техническим аспектам, параметрам выбора и практическому опыту эксплуатации пневмотранспорта горячей сухой золы — материал будет полезен главным инженерам, технологам и специалистам по закупкам, заинтересованным в модернизации своих производств.

Особенности транспортировки горячей сухой золы

Горячая сухая зола представляет собой многокомпонентную смесь оксидов кремния, алюминия, железа и кальция с размером частиц от 1 до 200 мкм. При температурах выше 200 °C зола обладает пониженной влажностью (менее 1 %), что снижает риск налипания, но повышает электризацию и взрывопожароопасность. Ключевые вызовы при проектировании пневмосистем для такого материала:

• Высокая абразивность — частицы золы действуют как абразив, вызывая эрозионный износ трубопроводов, колен и запорной арматуры. Средняя скорость износа углеродистой стали при концентрации золы 10 кг/м³ и скорости потока 25 м/с составляет около 0,3 мм за 1000 часов работы.
• Термическая нагрузка — температура газа-носителя может достигать 350 °C, что требует использования термостойких уплотнений и компенсаторов, а также специальной теплоизоляции магистралей.
• Пожаро- и взрывоопасность — при определённых концентрациях (нижний предел воспламенения для угольной золы — около 200 г/м³) возможно образование взрывоопасной смеси. Система должна быть оснащена устройствами взрывозащиты, пламегасителями и автоматическими клапанами аварийного сброса давления.
• Склонность к слеживанию — при длительном простое горячая зола может агломерироваться, что блокирует магистраль. Необходимо предусмотреть продувку сжатым воздухом или азотом перед остановкой.

Проектные компании, такие как Хайд Паудир, учитывают эти особенности на стадии гидравлического расчёта. Например, для золы с температурой 250 °C и насыпной плотностью 0,8 т/м³ оптимальная скорость воздуха в магистрали составляет 18–22 м/с (для разрежённой фазы) или 6–12 м/с (для плотнофазного режима). Выбор схемы зависит от дальности, производительности и требуемой доли твёрдой фазы.

Технологические решения для пневмотранспорта горячей сухой золы

Современные системы пневматического транспорта делятся на два основных типа: разрежённые (вакуумные) и напорные (пневмокамерные). Для горячей сухой золы чаще всего применяется напорная схема, так как она позволяет транспортировать материал на большие расстояния (до 500 м и более) с минимальным пылением на загрузке. В типовой конфигурации от компании Хайд Паудир используются:

• Пневмокамерный насос — герметичный сосуд, в который зола поступает из бункера через загрузочный клапан. После заполнения клапан закрывается, и открывается подача сжатого воздуха (0,3–0,6 МПа), который вытесняет золу в транспортный трубопровод. Конструкция насоса предусматривает футеровку из износостойкого чугуна или керамики для работы при температурах до 400 °C.
• Трубопроводы — используются трубы из легированной стали (например, 09Г2С или 12Х18Н10Т) с толщиной стенки не менее 6 мм. Для защиты от износа колена оснащаются съёмными вставками из карбида кремния.
• Фильтро-воздуходувная станция — включает компрессоры, ресиверы и систему осушки воздуха. Важно, чтобы температура сжатого воздуха не превышала 80 °C для сохранения герметичности уплотнений.
• Циклон-разгрузитель и рукавный фильтр — на приёмном конце зола отделяется от воздуха в циклоне (степень очистки до 95%), а остаточная пыль улавливается рукавным фильтром с термостойкой тканью (например, из полиимида или стекловолокна с PTFE-покрытием).

В 2026 году на рынке активно внедряются системы с автоматическим управлением на базе PLC, которые в реальном времени контролируют температуру, давление и расход воздуха. Это позволяет снизить энергопотребление на 15–20% и предотвратить аварийные остановки. Например, при критическом повышении температуры в магистрали выше 350 °C система автоматически переключает подачу на инертный газ (азот), исключая риск возгорания.

Параметры выбора оборудования для горячей золы

Выбор конкретной конфигурации пневмотранспортной системы зависит от ряда исходных данных. Ниже приведены ключевые параметры, которые необходимо указать в техническом задании для производителя (на примере оборудования Хайд Паудир):

• Производительность (т/ч) — обычно от 1 до 50 т/ч для электростанций средней мощности. На участках с пиковым выходом золы (например, при растопке котла) необходим запас 30%.
• Дальность транспортировки (м) — расстояние по прямой с учётом вертикальных участков (1 м высоты эквивалентен примерно 2–3 м горизонтали по гидравлическому сопротивлению).
• Температура материала на входе (°C) — для систем с температурой выше 200 °C обязательна термоизоляция труб и использование сильфонных компенсаторов.
• Абразивность и химический состав — содержание SiO₂ более 50% существенно ускоряет износ, поэтому требуется увеличить толщину стенки или применить защиту из базальтовой плитки.
• Режим работы (непрерывный/циклический) — для циклического режима (например, при золоудалении из нескольких бункеров) применяют многоклапанные станции с программным управлением.

Важно отметить, что при проектировании систем для горячей сухой золы ни в коем случае нельзя использовать стандартные пневмонасосы, предназначенные для цемента или зерна. Специализированное оборудование от Хайд Паудир проходит испытания на стендах, имитирующих условия работы при температуре до 400 °C и абразивном износе, что подтверждено протоколами заводских тестов. Например, при производительности 12 т/ч и дальности 150 м срок службы трубопровода до замены колен составляет не менее 8000 часов, что значительно выше отраслевых средних значений.

Опыт внедрения и эксплуатационные данные

На практике системы пневматического транспорта горячей сухой золы успешно работают на многих энергообъектах. Рассмотрим обобщённый опыт, характерный для установок, реализованных под инженерным сопровождением компании Хайд Паудир. На одной из теплоэлектростанций в Восточной Европе, где в качестве топлива используется каменный уголь с зольностью 25%, была установлена линия пневмотранспорта производительностью 18 т/ч на расстояние 200 м. Температура золы на выходе из котла составляла 280 °C. Система включала два пневмокамерных насоса, работающих в противофазе, что обеспечило равномерность подачи. В качестве труб использовалась сталь 12Х18Н10Т с толщиной стенки 8 мм, колена оснащены керамическими вставками. После 18 месяцев непрерывной эксплуатации (около 13000 часов) были проведены контрольные замеры: износ прямых участков не превысил 0,2 мм, а колен — 0,5 мм, что соответствует проектному ресурсу более 5 лет. Энергопотребление системы составило 2,8 кВт·ч на тонну золы, что на 12% ниже показателей аналогичных установок с разрежённым транспортом.

Другой пример — модернизация золоудаления на цементном заводе, где зола от сжигания сланцев используется как добавка в клинкер. Температура золы — 220 °C, содержание CaO — до 35%, что при контакте с влагой приводит к быстрому схватыванию. Применение системы плотнофазного пневмотранспорта (соотношение воздух/зола 1:4) позволило сократить влажность материала на выходе до 0,5%, что улучшило качество цемента. Заказчик отметил, что после перехода на пневмотранспорт затраты на ремонт механических конвейеров снизились на 70%, а выбросы пыли в атмосферу — до уровня менее 10 мг/м³, что соответствует самым строгим экологическим стандартам 2026 года.

Экономическая эффективность и экологические аспекты

Переход на пневматический транспорт горячей сухой золы даёт предприятиям измеримые финансовые и экологические выгоды. При сравнении с автотранспортом или открытыми ленточными конвейерами экономия складывается из нескольких статей: снижение потерь золы (обычно 2–5 % при механической перегрузке против 0,1 % в замкнутом пневмоконтуре), уменьшение площади под золоотвалы (сухая зола может использоваться как вторичный ресурс вместо складирования), сокращение затрат на водоотведение (при сухом способе не требуется вода для гидрозолоудаления). По данным отраслевых исследований 2025–2026 годов, срок окупаемости капитальных вложений в модернизацию системы золоудаления на ТЭЦ мощностью 200 МВт составляет 2–3 года. Дополнительный экономический эффект даёт продажа золы в строительную индустрию: при цене 800–1200 рублей за тонну (в зависимости от региона) даже среднее предприятие может получать дополнительный доход в размере 5–10 млн рублей в год.

С экологической точки зрения, герметичные пневмосистемы практически исключают эмиссию пыли в цеховую зону и за периметр завода. Современные фильтры с КПД 99,9 % обеспечивают содержание твёрдых частиц в выбросах на уровне ниже 5 мг/м³, что соответствует требованиям директивам ЕС и российским СанПиН. Кроме того, исключение гидротранспорта снижает водопотребление и предотвращает загрязнение грунтовых вод щелочными стоками. Всё это делает пневмотранспорт горячей сухой золы не просто техническим решением, а обязательным элементом современного экологически ответственного производства.

Перспективы развития и рекомендации по внедрению

К 2026 году в отрасли наметились следующие технологические тренды, которые стоит учитывать при проектировании новых и модернизации действующих систем пневмотранспорта горячей сухой золы:

• Цифровизация управления — интеграция систем мониторинга с облачными платформами позволяет удалённо контролировать параметры и прогнозировать износ. Компания Хайд Паудир уже предлагает опцию предиктивной аналитики на основе машинного обучения, что снижает количество внеплановых остановок на 35%.
• Использование альтернативных газов — в системах с особо опасной золой (высокое содержание углерода или щелочных металлов) вместо сжатого воздуха применяется азот или очищенный дымовой газ. Это полностью исключает риск взрыва.
• Модульное исполнение — блочно-модульные установки позволяют быстро наращивать производительность и упрощают логистику при реконструкции действующих объектов.
• Снижение энергозатрат — применение винтовых компрессоров с частотным регулированием и рекуперацией тепла сжатого воздуха сокращает энергопотребление на 20–25%.

Для предприятий, планирующих внедрить или модернизировать систему пневмотранспорта горячей сухой золы, рекомендуется провести предварительный аудит существующей инфраструктуры: замерить фактическую температуру, влажность и гранулометрический состав золы, а также оценить доступное давление сжатого воздуха. Затем совместно с инженерами профильной компании разработать технико-экономическое обоснование, включающее расчёт сопротивления трубопровода, подбор насосов и фильтров, а также план размещения оборудования в стеснённых условиях существующего цеха. Компания Хайд Паудир предоставляет бесплатный первичный расчёт и выезд специалиста на площадку (по запросу), что позволяет минимизировать риски ошибок на стадии проектирования. Обращайтесь за консультацией: (咨询热线：156-6277-7102) — наши инженеры помогут подобрать оптимальную конфигурацию для ваших условий.
