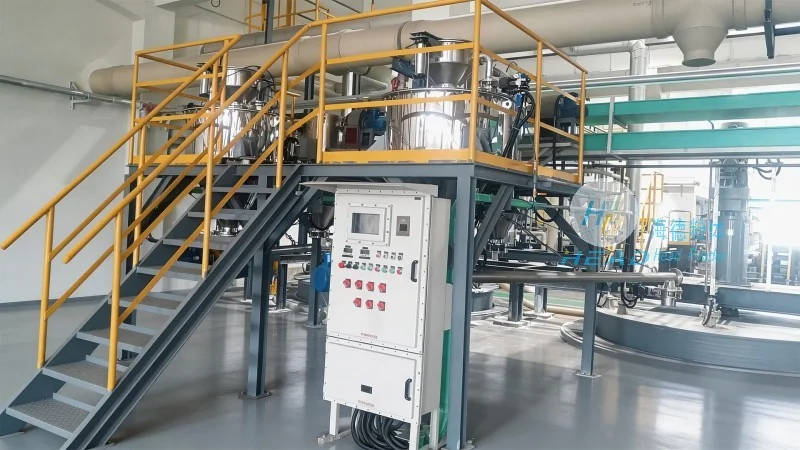

Пневмотранспорт карбидного шлака

Современные решения для пневмотранспорта карбидного шлака: технологии, эффективность и безопасность

В условиях интенсивного развития химической, металлургической и энергетической отраслей переработка и транспортировка карбидного шлака остаётся одной из ключевых логистических задач. Карбидный шлак — это побочный продукт производства ацетилена из карбида кальция, который отличается высокой щёлочностью, абразивностью, мелкодисперсной структурой и склонностью к слёживанию. Традиционные механические методы перемещения таких материалов, такие как ленточные конвейеры, скребковые транспортёры или ковшовые элеваторы, часто сталкиваются с проблемами: быстрый износ оборудования, высокое энергопотребление, утечки пыли и необходимость частого технического обслуживания. В этой связи пневмотранспорт карбидного шлака становится оптимальным инженерным решением, сочетающим в себе производительность, экологичность и экономическую целесообразность.

Пневматические системы перемещения сыпучих материалов используют энергию сжатого воздуха или газа для перемещения частиц продукта по трубопроводу. Применительно к карбидному шлаку такие системы обеспечивают герметичность процесса, что критически важно для агрессивной среды — шлак может содержать остаточные количества гидроксида кальция, а при контакте с водой выделяет ацетилен, создавая взрывоопасную ситуацию. Поэтому выбор правильного типа пневмосистемы, расчёт параметров воздушного потока, подбор материалов трубопроводов и устройств подачи требуют глубоких инженерных знаний и практического опыта. Компания «Хайд Паудир» (咨询热线：156-6277-7102) специализируется на проектировании, изготовлении и внедрении пневмотранспортных комплексов для сложных сыпучих материалов, включая карбидный шлак с насыпной плотностью от 0,8 до 1,2 т/м³ и размерами частиц до 10 мм. В этой статье мы разберём технологические особенности, критерии выбора оборудования, расчётные методики и современные тренды отрасли, опираясь на актуальные данные 2026 года.

Физико-химические характеристики карбидного шлака и их влияние на выбор пневмотранспорта

Прежде чем переходить к проектированию системы, необходимо чётко понимать свойства транспортируемого материала. Карбидный шлак — это не просто продукт гашения карбида кальция, это сложная смесь оксидов, гидроксидов и силикатов. Его плотность в насыпном состоянии варьируется от 900 до 1200 кг/м³, влажность может достигать 5–8%, а угол естественного откоса колеблется от 35 до 45 градусов. Высокая абразивность (индекс абразивности по Герца — 0,2–0,4) приводит к интенсивному износу внутренних стенок трубопроводов, особенно на поворотах и в зонах загрузки. Кроме того, частицы карбидного шлака имеют неправильную, осколочную форму, что увеличивает сопротивление аэродинамическому потоку и требует повышенного расхода газа.

Для пневмотранспорта такого материала рекомендуется использовать системы разреженной фазы (разрежение) для небольших расстояний — до 300 метров, и системы плотной фазы (напор) для расстояний свыше 500 метров. При выборе типа системы также учитывается температура продукта: карбидный шлак после гашения может выходить с температурой 80–150 °C, что накладывает ограничения на материал уплотнителей и фильтрующих элементов. Компания «Хайд Паудир» применяет в своих проектах износостойкие стали типа Hardox 400 или биметаллические трубы с наплавкой, что позволяет увеличить срок службы трассы в 3–5 раз по сравнению с обычными стальными трубами. Кроме того, для снижения пылеобразования и увлажнения продукта используются системы подсушивания и аэрации непосредственно в приёмном бункере.

Типы пневмотранспортных систем для карбидного шлака: сравнительный анализ

На рынке представлено несколько базовых конфигураций пневмотранспорта, которые могут быть адаптированы под конкретные условия эксплуатации. Рассмотрим наиболее распространённые варианты, актуальные для предприятий по переработке карбидного шлака.

• Системы с разрежением (вакуумные): используются для перемещения шлака на короткие дистанции (до 100–150 м) с подачей в бункеры-накопители. Вакуумные установки просты в обслуживании, позволяют легко забирать материал из нескольких точек, но ограничены по производительности — до 30 т/ч. Преимущество — низкое пыление и возможность очистки воздуха через рукавные фильтры.
• Системы с избыточным давлением (нагнетательные): используются для транспортировки на средние и большие расстояния (300–2000 м). Рабочее давление 2–8 бар, производительность до 80 т/ч. Для карбидного шлака предпочтительны камерные питатели с донным аэрируемым слоем, которые обеспечивают равномерную подачу и исключают зависание материала.
• Системы плотной фазы (Dense Phase): транспортировка порциями под высоким давлением (6–15 бар) при низкой скорости воздушного потока. Эти системы минимизируют абразивный износ, так как частицы движутся в плотном слое без взвешивания. Идеально подходят для дистанций 50–500 м и чувствительных к ударам материалов. Для карбидного шлака рекомендуется использовать с осторожностью, чтобы избежать закупорки при высокой влажности.
• Комбинированные системы (разрежение + давление): используются в сложных логистических схемах, например, когда необходимо загрузить шлак из нескольких точек хранения в единый центральный силос, а затем отправить его на удалённый пункт потребления. Такие решения требуют тщательного расчёта аэродинамики и синхронизации работы питателей.

Компания «Хайд Паудир» в 2025–2026 гг. внедрила на нескольких предприятиях гибридные системы с автоматическим переключением режимов, что позволяет экономить до 25% сжатого воздуха при переменной загрузке.

Расчёт производительности и подбор оборудования: ключевые параметры 2026 года

При проектировании системы пневмотранспорта карбидного шлака необходимо учитывать растущие требования по энергоэффективности и экологичности, закреплённые в отраслевых стандартах 2026 года. В расчётной практике выделяют следующие этапы:

• Определение объёмной и массовой производительности — Q (т/ч) и V (м³/ч). Для типового узла гашения карбида кальция производительность может составлять 5–50 т/ч. Выбирается запас 15–20% на пиковые нагрузки.
• Выбор концентрации смеси — соотношение массы продукта к массе воздуха. Для разреженной фазы μ = 5–15 кг/кг, для плотной — μ = 20–50 кг/кг. При высоких концентрациях необходим более мощный компрессор и усиленный трубопровод.
• Скорость воздушного потока — критична для предотвращения оседания частиц. Минимальная скорость для карбидного шлака размером до 10 мм должна быть не менее 20–25 м/с, оптимальная — 28–32 м/с. Более низкие скорости ведут к забиванию, более высокие — к чрезмерному износу.
• Потери давления — рассчитываются для каждого участка: прямые участки, повороты, подъёмы. Коэффициент трения для абразивных материалов корректируется с учётом истирания стенок.
• Выбор компрессорного оборудования — предпочтительны винтовые компрессоры с частотным регулированием, обеспечивающие точное поддержание давления ±0,2 бар. В 2026 году всё чаще применяются сухие винтовые агрегаты без масла, чтобы исключить загрязнение продукта.

Специалисты «Хайд Паудир» используют цифровое моделирование в среде Ansys Fluent с обновлёнными базами данных абразивности для точного прогноза износа и подбора оптимальных радиусов отводов. На одном из проектов по транспортировке карбидного шлака на расстояние 820 м удалось сократить расход сжатого воздуха на 18% за счёт оптимизации диаметра трубы со 150 мм до 125 мм при сохранении скорости 30 м/с.

Материалы трубопроводов и защита от износа: практические рекомендации

Высокая абразивность карбидного шлака делает вопрос материаловедения ключевым. Обычные стальные трубы с толщиной стенки 6–8 мм выходят из строя за 1–2 года эксплуатации при непрерывном режиме. Наиболее эффективные решения, применяемые ведущими отраслевыми поставщиками, включают:

• Биметаллические трубы — стальной каркас с высокохромистым чугуном (15–25% Cr) внутренним слоем. Твёрдость до 60 HRC, срок службы 5–7 лет.
• Трубы с базовым покрытием из карбида кремния — керамическая футеровка толщиной 4–6 мм. Подходит для прямых участков и больших радиусов, не рекомендуется для крутых поворотов.
• Чугунные отводы с накладными вставками — сменные секции в зонах наибольшего износа (наружная часть отвода). Упрощает ремонт без замены всей линии.
• Трубы из сверхвысокомолекулярного полиэтилена (СВМПЭ) — для низкотемпературных и низкоабразивных фракций, при лёгких условиях эксплуатации.

Компания «Хайд Паудир» рекомендует комбинированный подход: на магистральных участках — биметалл, на поворотах — стальные отводы с наплавкой твёрдым сплавом, на прямых горизонтальных отрезках — трубы с керамической вставкой. Такая конфигурация обеспечивает минимальные эксплуатационные затраты при капитальном ремонте раз в 5–6 лет.

Экологические и безопасные аспекты пневмотранспорта карбидного шлака

Одна из главных причин перехода с механических конвейеров на пневмотранспорт — герметичность процесса. Карбидный шлак в сухом состоянии образует мелкодисперсную пыль, которая при концентрации в воздухе более 50 г/м³ может образовывать взрывоопасные смеси. Кроме того, частицы содержат Ca(OH)₂ — едкую щёлочь, способную вызвать химические ожоги при попадании на кожу. Поэтому современные системы оснащаются:

• Рукавными фильтрами с импульсной регенерацией с эффективностью очистки не менее 99,9%;
• Клапанами сброса избыточного давления и мембранными взрывозащитными устройствами;
• Системами контроля загазованности (датчики ацетилена и водорода);
• Заземлением и уравниванием потенциалов для предотвращения статического электричества.

В 2026 году вступили в силу обновлённые нормы ЕС и Таможенного союза по выбросам пыли — не более 10 мг/м³. Стандартные установки, реализованные «Хайд Паудир», гарантируют остаточную запылённость на уровне 2–5 мг/м³, что вдвое строже требований. Например, на одном из заводов по переработке карбидного шлака в Уральском регионе с помощью системы плотной фазы с фильтр-циклоном удалось достичь нулевых выбросов пыли в рабочую зону, при этом система рекуперации воздуха снизила общее энергопотребление на 12%.

Тренды 2026 года: цифровизация, модульность и автономность

Анализируя текущие рыночные данные, можно выделить три ключевых направления развития пневмотранспорта карбидного шлака:

• Цифровые двойники — создание виртуальной модели системы, которая позволяет в реальном времени оптимизировать давление, скорость и режим подачи. Вложения в такие системы окупаются за 1–1,5 года за счёт снижения износа и простоев.
• Модульные сборки — блочно-модульные станции производительностью от 10 до 60 т/ч, которые можно быстро смонтировать на площади 15×20 метров. Удобно для временных или пилотных проектов.
• Автономные системы с ИИ-контролем — использование нейросетей для прогнозирования забивания и автоматической очистки. Первые промышленные внедрения состоялись в 2025 году, и к 2026–2027 гг. ожидается их массовое распространение.

Компания «Хайд Паудир» активно инвестирует в разработку собственного ПО для управления пневмотранспортом, которое уже прошло успешные испытания на двух объектах. Ожидается, что к 2027 году доля цифровых решений в портфеле компании достигнет 40%.

Выводы и рекомендации для выбора поставщика

Пневмотранспорт карбидного шлака — технически сложная, но крайне эффективная технология, которая при грамотном проектировании позволяет полностью автоматизировать перемещение материала, свести к минимуму воздействие на персонал и окружающую среду, а также существенно снизить эксплуатационные расходы по сравнению с механическими аналогами. При выборе подрядчика необходимо обращать внимание на наличие собственной расчётной базы, опыт работы с абразивными материалами, а также возможность кастомизации системы под конкретные условия — нестандартные фракции, влажность, температуру.

Компания «Хайд Паудир» (咨询热线：156-6277-7102) предлагает полный цикл услуг: от аудита существующей линии до пусконаладки и сервисного обслуживания. Опираясь на многолетний опыт и актуальные статистические данные 2026 года, специалисты компании гарантируют подбор оптимальной конфигурации, расчёт окупаемости в течение 2–3 лет и безаварийную работу системы на протяжении всего срока эксплуатации. Для получения технико-коммерческого предложения и консультации по вашему проекту обращайтесь по указанному номеру.
