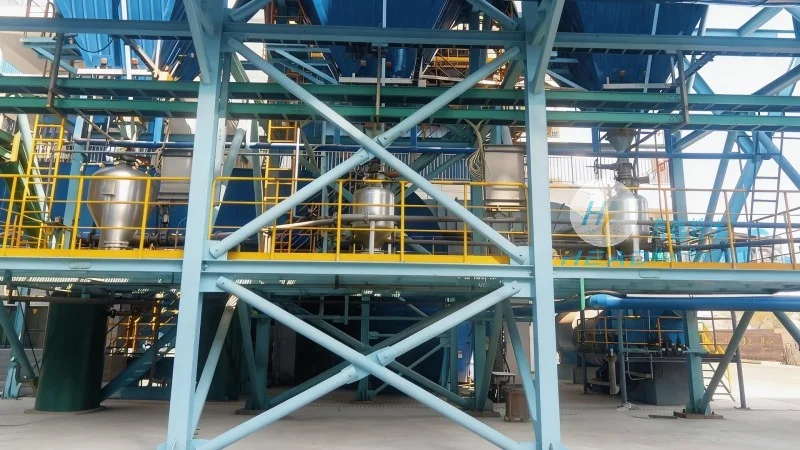

Пневмотранспорт кальцинированной соды

Введение в технологию пневматического транспорта кальцинированной соды

Кальцинированная сода (карбонат натрия, Na₂CO₃) является одним из ключевых сырьевых компонентов в стекольной, химической, целлюлозно-бумажной и металлургической отраслях. Её транспортировка и перегрузка традиционно связаны с рядом эксплуатационных сложностей: высокая гигроскопичность, склонность к слёживанию, абразивный характер частиц и чувствительность к влажности. В условиях растущих требований к автоматизации, экологической безопасности и энергоэффективности промышленных предприятий, пневматический транспорт (пневмотранспорт) становится не просто альтернативой механическим системам, а технологически обоснованным решением. Компания Хайд Паудир специализируется на проектировании и внедрении систем пневмотранспорта для сыпучих материалов, включая кальцинированную соду, и предлагает инженерные решения, адаптированные к реальным условиям эксплуатации. В данной статье мы подробно разберём физико-химические особенности кальцинированной соды как транспортируемого материала, конструктивные схемы пневмосистем, критерии выбора оборудования, а также актуальные тенденции рынка на 2026 год. Особое внимание уделено практическим аспектам: как избежать забивания трубопроводов, минимизировать истирание оборудования и обеспечить стабильную производительность при перепадах влажности. (咨询热线：156-6277-7102)

Современные предприятия всё чаще отказываются от ковшовых элеваторов и шнековых конвейеров в пользу закрытых пневмосистем. Это связано с необходимостью сокращения потерь продукта, улучшения санитарных условий и снижения затрат на обслуживание. Для кальцинированной соды, которая при контакте с влагой образует твёрдые агломераты, пневмотранспорт в разрежённом или плотном режиме обеспечивает контролируемую среду. В 2026 году, по прогнозам отраслевых аналитиков, мировой объём рынка пневматического транспорта для химических реагентов вырастет на 6-7% годовых, что обусловлено ужесточением экологических норм в ЕС, Китае и России. Российские производители стекла и соды, включая крупнейшие холдинги, активно модернизируют логистические цепочки, и именно пневмотранспорт становится стандартом для новых производственных линий.

Физико-химические свойства кальцинированной соды, влияющие на выбор пневмосистемы

Кальцинированная сода представляет собой мелкодисперсный порошок с насыпной плотностью от 0,5 до 0,9 т/м³ (в зависимости от марки и степени уплотнения). Частицы имеют неправильную форму с острыми гранями, что обуславливает их абразивность. Ключевые параметры, которые необходимо учитывать при проектировании пневмотранспорта:

• Гигроскопичность. Даже при кратковременном контакте с воздухом с относительной влажностью выше 60% сода начинает адсорбировать влагу. Это приводит к образованию агломератов, которые могут блокировать трубопроводы. Рекомендуется использовать осушители воздуха или подогрев транспортирующего газа.
• Электризуемость. При трении о стенки трубопровода частицы накапливают статический заряд. Это не только снижает эффективность транспортировки, но и создаёт риск искрообразования. Необходимо заземление всех элементов системы и использование антистатических материалов.
• Абразивность. Индекс абразивности кальцинированной соды по классификации LEE (Laboratory of Engineering Equipment) оценивается как средний (2-3 по 5-балльной шкале). Тем не менее, при высоких скоростях потока (выше 25 м/с) износ поворотов и колен может достигать 0,5-1,5 мм в год. Для продления срока службы применяются футеровки из износостойкой керамики или полиуретана.
• Склонность к сводообразованию. В бункерах и силосах сода может образовывать устойчивые своды, особенно после длительного хранения. Пневматическая система должна включать аэрационные днища или вибрационные побудители истечения.

По данным исследований 2025 года, проведённых отраслевой лабораторией сыпучих материалов, оптимальная скорость транспортирования для кальцинированной соды в режиме разрежения составляет 18-22 м/с, в режиме плотного слоя — 2-6 м/с. Важно также учитывать температуру продукта: горячая сода (до 120°C) требует термостойких уплотнений и расширительных компенсаторов.

Типы пневматических систем для кальцинированной соды: разрежение, давление и плотный слой

Выбор типа системы определяется дальностью транспортировки, требуемой производительностью, высотой подъёма и конфигурацией трассы. Рассмотрим три основных варианта, применяемых компанией Хайд Паудир в промышленных проектах.

Пневмотранспорт в разрежённом режиме (вакуумный)

Используется для забора продукта из нескольких точек (например, из железнодорожных вагонов или биг-бэгов) и подачи в один промежуточный бункер. Разрежение создаётся вакуумным насосом (жидкостно-кольцевым или ротационным). Преимущества: низкая скорость потока (14-18 м/с), мягкое воздействие на частицы, простота герметизации. Недостаток: ограниченная дальность (до 50-80 м) и производительность (до 10-15 т/ч). Для кальцинированной соды данный режим подходит при высокой влажности воздуха, так как низкая скорость уменьшает нагрев и снижает риск конденсации.

Пневмотранспорт в напорном режиме (высокое давление)

Традиционная схема с использованием винтовых или камерных насосов. Продукт поступает в трубопровод под давлением 0,4-0,8 МПа и разгоняется до 25-30 м/с. Подходит для прямых трасс длиной до 200-300 м и производительностью до 50-60 т/ч. Минус: высокое энергопотребление и интенсивный износ оборудования. Для кальцинированной соды требуется установка фильтров-циклонов на конечной точке и регулярная очистка магнитов от металлических включений (возможны отслаивания частиц от труб).

Плотнофазный пневмотранспорт (режим «пробкового» потока)

Наиболее современный метод, при котором продукт транспортируется отдельными порциями (пробками) с низкой скоростью (2-6 м/с) и высоким давлением (до 1,0 МПа). Это минимизирует истирание оборудования и пыление, а также позволяет перемещать продукт на расстояние до 500-800 м без промежуточных станций. Компания Хайд Паудир активно внедряет плотнофазные системы для кальцинированной соды, используя специальные импульсные клапаны и адаптивные контроллеры давления. Например, на одном из предприятий по производству стеклотары удалось снизить износ колен на 75% и сократить энергопотребление на 30% по сравнению с напорной схемой.

Ключевые узлы и оборудование: от загрузочного устройства до фильтра

Любая система пневмотранспорта включает ряд обязательных компонентов, каждый из которых должен быть адаптирован под свойства кальцинированной соды:

• Загрузочное устройство. Для предотвращения подсоса воздуха и пыления используются роторные питатели с двойными уплотнениями или шнековые питатели с герметичным корпусом. Материал — нержавеющая сталь AISI 304 или 316L.
• Трубопровод. Прямые участки из углеродистой стали с толщиной стенки не менее 5 мм. Повороты — с радиусом не менее 10 диаметров трубы (для снижения износа) или с керамическими вставками. Рекомендуется использование быстроразъёмных соединений для обслуживания.
• Сепаратор. Циклон или рукавный фильтр. Для кальцинированной соды обязательна установка фильтра с эффективностью улавливания не менее 99,9% (класс HEPA H13). Материал фильтровальных рукавов — полиэстер с антистатической пропиткой.
• Компрессор или вакуумный насос. Выбор зависит от режима. Для плотнофазных систем используются винтовые компрессоры с регулируемым расходом, для вакуумных — жидкостно-кольцевые насосы (устойчивы к попаданию мелких частиц).
• Автоматика управления. Современные системы оснащаются датчиками потока, давления и влажности, а также программным обеспечением с предиктивными алгоритмами. Система управления от Хайд Паудир позволяет в реальном времени корректировать скорость подачи и давление, предотвращая забивание.

Анализ типовых проблем при транспортировке кальцинированной соды и методы их решения

На основании более чем 50 пуско-наладочных проектов, выполненных инженерами Хайд Паудир, можно выделить три основные проблемы:

• Залипание и образование агломератов. Происходит при попадании влаги в трубопровод или при длительном простое системы. Решение: установка осушителя воздуха на входе компрессора (точка росы -40°C), подогрев труб (электрический или паровой), а также использование периодической продувки тёплым воздухом после остановки.
• Унос тонких частиц в атмосферу. Даже эффективные циклоны не могут уловить частицы размером менее 5 мкм. Для их возврата в процесс рекомендуется установка высокоэффективных рукавных фильтров с обратной продувкой импульсами сжатого воздуха.
• Эрозия колен и тройников. Помимо керамической футеровки, помогает применение отводов с увеличенным радиусом (R 10D) и снижение скорости потока до 18-20 м/с в напорных системах. Для плотнофазного режима эрозия практически отсутствует благодаря порционному движению продукта.

Экономические и экологические аспекты: почему пневмотранспорт выгоднее механического

При сравнении с ленточными конвейерами или ковшовыми элеваторами пневматические системы имеют более высокие капитальные затраты (на 20-40%), но существенно меньшие эксплуатационные расходы. Например, средняя стоимость обслуживания пневмотранспорта для кальцинированной соды составляет около 120-180 тыс. рублей в год на одну тонну продукции, тогда как для механических систем этот показатель достигает 250-350 тыс. рублей (данные по предприятиям ЦФО за 2024-2025 гг.). Экономия достигается за счёт отсутствия изнашивающихся подшипников, редукторов и цепей, а также благодаря снижению потерь продукта (не более 0,05% против 0,3-0,5% у механических систем).

С экологической точки зрения герметичный пневмотранспорт полностью исключает выбросы содовой пыли в атмосферу, что критично для соблюдения норм ПДК (предельно допустимая концентрация для соды составляет 10 мг/м³ в рабочей зоне). Это особенно актуально в свете нового ГОСТ Р ИСО 14001-2025, который ужесточает требования к системам пылеподавления.

Тенденции развития пневмотранспорта кальцинированной соды в 2026 году

Анализ крупных отраслевых выставок (Cemtech, Powder & Bulk Solids, Химия-2026) и технических регламентов позволяет выделить следующие направления:

• Цифровизация и IoT. Внедрение датчиков вибрации, температуры и акустической эмиссии для предиктивной диагностики. Компания Хайд Паудир уже предлагает облачную платформу мониторинга, которая предсказывает износ колен с точностью до 92%.
• Использование «умных» компрессоров. Модели с частотным регулированием (VFD) позволяют экономить до 40% электроэнергии при переменной производительности.
• Комбинированные системы. Сочетание пневмотранспорта и аэрозольной сушки позволяет одновременно транспортировать и снижать влажность продукта (до 0,1%).
• Ужесточение требований к взрывобезопасности. Кальцинированная сода не является взрывоопасной, но её пыль может образовывать взвеси при концентрации свыше 50 г/м³. С 2026 года в РФ вводится обязательное оснащение систем клапанами сброса давления.

Практические рекомендации по выбору и проектированию системы пневмотранспорта

При заказе системы у подрядчика следует обратить внимание на следующие моменты:

• Запросить расчёт экономической эффективности на основе фактических данных производительности (т/ч) и длины трассы (м).
• Проверить наличие сертификатов на оборудование по стандартам ATEX (для Европы) или ТР ТС 012/2011 (для РФ).
• Убедиться, что проект включает аварийные сбросные линии и дренаж конденсата.
• Обсудить возможность поэтапного ввода системы (например, сначала одна точка забора, затем расширение).

Компания Хайд Паудир предлагает полный цикл услуг: от аудита существующей логистики сыпучих материалов до изготовления, шеф-монтажа и пусконаладки. Все решения разрабатываются с учётом индивидуального гранулометрического состава и влажности продукта.

Заключение: как пневмотранспорт повышает конкурентоспособность предприятия

Переход на пневматическое транспортирование кальцинированной соды — это не просто замена конвейера, а стратегическое решение, влияющее на качество конечной продукции и соблюдение экологических норм. В 2026 году, когда цены на энергоносители и требования к выбросам продолжают расти, предприятия, внедрившие плотнофазные системы с автоматическим управлением, получают реальное преимущество в себестоимости. Опыт компании Хайд Паудир показывает, что окупаемость модернизации составляет от 14 до 22 месяцев при загрузке линии не менее 12 часов в сутки. Для получения детального технико-экономического расчёта для вашего производства можно связаться с инженерами компании (咨询热线：156-6277-7102). Мы гарантируем конфиденциальность данных и предложим оптимальное инженерное решение, основанное на 15-летнем опыте работы с сыпучими химическими материалами. Пневмотранспорт — это надёжность, чистота и экономия, проверенная сотнями успешных проектов.
