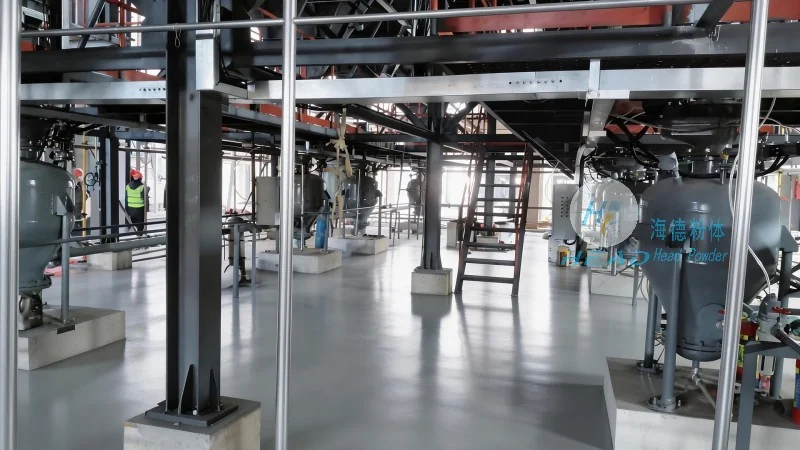

Пневмотранспорт лузги (оболочки)

Введение: почему пневмотранспорт лузги становится стандартом отрасли

Переработка масличных и зерновых культур неизбежно сопровождается образованием большого количества лузги — плотной оболочки, которая составляет до 20–25% от массы исходного сырья. Для предприятий масложировой, крупяной и комбикормовой промышленности эффективное удаление и транспортировка этого вторичного продукта — не просто вопрос логистики, а фактор, напрямую влияющий на рентабельность, экологичность и безопасность производства. Лузга отличается низкой насыпной плотностью (80–150 кг/м³), высокой абразивностью и склонностью к пылеобразованию, что делает традиционные механические конвейеры — ленточные, скребковые, винтовые — малоэффективными, а иногда и вовсе непригодными. Износ рабочих органов, частые забивания, высокое энергопотребление и сложности с герметизацией — лишь часть проблем, с которыми сталкиваются технологи при использовании механического транспорта. Именно в таких условиях пневмотранспорт лузги (оболочки) становится оптимальным инженерным решением, обеспечивающим непрерывность, гигиеничность и экономическую целесообразность перемещения сыпучих материалов на расстояние от нескольких метров до сотен метров. Системы пневматического транспортирования, работающие на принципе перемещения аэросмеси по трубопроводу под действием разрежения или избыточного давления, позволяют не только эффективно удалять лузгу от мест её образования (шелушильные машины, аспирационные колонки, триеры), но и подавать её на участки утилизации — в котлы для сжигания, в брикетировочные прессы или на склад временного хранения. В 2025–2026 годах, с учётом ужесточения экологических норм и роста стоимости энергоносителей, российские и зарубежные предприятия всё чаще отказываются от устаревших схем с открытыми транспортерами и ручным трудом, переходя на автоматизированные пневмосистемы, которые позволяют снизить потери продукта, уменьшить запылённость рабочей зоны и сократить эксплуатационные затраты на 30–40%. Компания «Хайд Паудир», специализирующаяся на проектировании и производстве промышленного пневмотранспортного оборудования, на протяжении многих лет внедряет комплексные решения для перемещения лузги и других лёгких абразивных материалов, предлагая заказчикам не просто оборудование, а технологически проработанные схемы с учётом индивидуальных особенностей сырья, конфигурации цеха и требований к конечному продукту. В данной статье мы подробно разберём, как устроен пневмотранспорт лузги, какие факторы влияют на выбор типа системы, как рассчитать оптимальные параметры трубопровода и вентилятора, а также какие современные тенденции определяют развитие этого направления в ближайшие годы.

Основные типы пневмотранспортных систем для лузги и их особенности

При выборе способа пневматического перемещения лузги важно понимать, что единого универсального решения не существует — каждая схема имеет свои границы применимости, преимущества и ограничения. В промышленной практике наибольшее распространение получили два принципиальных подхода: всасывающие (вакуумные) системы и нагнетательные (напорные) системы. Также существуют комбинированные варианты, но для лузги чаще применяются первые два типа.

• Всасывающие системы работают за счёт создания разрежения в трубопроводе с помощью вакуумного вентилятора или насоса. Лузга попадает в поток воздуха через заборные сопла или патрубки, установленные непосредственно под шелушильными машинами или в местах накопления отходов. Основное преимущество — возможность забора материала из нескольких точек одновременно (например, с трёх-четырёх линий шелушения) и транспортировка его к одному центральному циклону-разгрузителю. Такие системы компактны, легко герметизируются и не требуют сложных загрузочных устройств. Однако протяжённость трубопровода во всасывающих схемах ограничена (обычно до 100–150 метров), а энергозатраты на создание вакуума выше, чем у напорных аналогов при одинаковой производительности.
• Нагнетательные системы используют избыточное давление воздуха (от 0,1 до 0,6 бар), создаваемое компрессором или нагнетательным вентилятором. Лузга подаётся в трубопровод через шлюзовой питатель (роторный дозатор), который обеспечивает дозированное поступление материала и предотвращает прорыв воздуха. Такие системы позволяют транспортировать лузгу на значительно большие расстояния — до 500 метров и более, что особенно важно при удалении отходов в удалённые бункеры или к котельной. Кроме того, нагнетательный транспорт менее чувствителен к перепадам высот и может поднимать материал на высоту до 30–40 метров. Недостатками являются необходимость установки питателя с уплотнением, а также повышенный абразивный износ труб на поворотах из-за более высокой скорости потока.
• Комбинированные схемы (всасывающе-нагнетательные) используются на крупных комбинатах, где требуется сначала собрать лузгу из нескольких удалённых точек в промежуточный бункер, а затем подать её под давлением на дальние расстояния. Однако для большинства средних предприятий достаточно монотипной системы, подобранной с учётом дальности и производительности.

При проектировании важно учитывать, что лузга — абразивный и гигроскопичный материал. Влажность оболочки может колебаться от 8% до 18%, что напрямую влияет на силу трения и склонность к налипанию. В холодное время года при понижении температуры возможна конденсация влаги, поэтому современные системы компании «Хайд Паудир» оснащаются системами подогрева воздуха или антистатическими вставками, предотвращающими образование отложений. (咨询热线：156-6277-7102)

Расчёт производительности и выбор оборудования для пневмотранспорта лузги

Ключевой этап, определяющий эффективность всей системы, — корректный расчёт параметров воздушного потока и геометрии трубопровода. Для лузги приняты следующие нормы проектирования: оптимальная скорость транспортирования в горизонтальном участке — 18–25 м/с, в вертикальном — 22–28 м/с. Меньшие значения приводят к завалам и забиванию трубы, большие — к неоправданному росту энергопотребления и абразивному износу. Концентрация аэросмеси (отношение массы материала к массе воздуха) для лузги обычно составляет 0,5–1,5 кг/кг. При более высокой концентрации растёт риск пульсаций и осаждения частиц, при более низкой — система работает неэффективно с точки зрения энергозатрат на единицу продукта.

Рассмотрим пример: предприятию требуется транспортировать лузгу подсолнечника от трёх шелушильных агрегатов общей производительностью 4,5 т/ч на расстояние 80 метров по горизонтали с подъёмом на 12 метров. Используя методику расчёта аэродинамического сопротивления (с учётом местных сопротивлений — отводов, циклонов, переходов), можно определить, что потребуется вентилятор с рабочим давлением около 3500–4500 Па и производительностью по воздуху 12 000–15 000 м³/ч. Для всасывающей схемы понадобится вакуумный агрегат мощностью 22–30 кВт, для нагнетательной — компрессорный блок мощностью 18–25 кВт. Однако фактический расход энергии зависит от типа питателя, длины горизонтальных участков и наличия фильтрующих элементов.

Современные методики расчёта, используемые инженерами «Хайд Паудир», включают компьютерное моделирование воздушных потоков (CFD), что позволяет с точностью до 5% прогнозировать поведение частиц лузги в трубопроводе и выбирать оптимальный диаметр (чаще всего 150–250 мм), материал трубы (углеродистая сталь с износостойкой футеровкой в зонах поворотов) и тип загрузочного устройства. Особое внимание уделяется циклонным разгрузителям: для лузги рекомендуется использовать циклоны с обратным конусом и диаметром не менее 0,8–1,2 м, обеспечивающие степень улавливания 99,2–99,8% при перепаде давления 600–1000 Па. После циклона обязательно устанавливается рукавный или картриджный фильтр для доочистки воздуха перед выбросом в атмосферу — это требование всех санитарных норм на объектах переработки растительного сырья.

Технологические и рыночные тенденции 2025–2026 годов в пневмотранспорте лузги

Анализ текущего состояния перерабатывающей промышленности показывает, что к 2026 году объём производства подсолнечного и рапсового масла в России продолжит расти (по данным отраслевых ассоциаций, на 4–6% ежегодно), что прямо увеличивает потребность в эффективной утилизации лузги. Одновременно вступают в силу новые экологические требования: предельно допустимые концентрации пыли в рабочей зоне снижаются до 4 мг/м³ для органической пыли, что делает закрытые пневмосистемы не просто удобным, а обязательным элементом организации труда. В Западной Европе и странах ЕАЭС уже действуют нормы, запрещающие сжигание лузги без предварительного измельчения и гомогенизации, — это стимулирует установку дополнительных узлов (дробилок, сепараторов) непосредственно в пневмотрассу.

На рынке оборудования для пневмотранспорта наблюдаются несколько ключевых трендов. Во-первых, автоматизация и интеграция с системами SCADA: современные контроллеры позволяют в реальном времени регулировать скорость воздуха, концентрацию смеси и температуру в зависимости от влажности лузги, что даёт экономию электроэнергии до 20% по сравнению с системами с постоянными параметрами. Во-вторых, использование частотно-регулируемых приводов (ЧРП) на вентиляторах и питателях — это снижает пусковые токи и увеличивает срок службы механизмов. В-третьих, внедрение полимерных материалов для трубопроводов (например, полиуретан или модифицированный ПВХ) на участках с низкой температурой и невысокой абразивностью — они легче, дешевле и не подвержены коррозии, хотя по износостойкости уступают стали с наплавкой.

Компания «Хайд Паудир» активно следует этим тенденциям, предлагая заказчикам модульные системы пневмотранспорта лузги с возможностью поэтапного расширения. Например, на одном из маслоэкстракционных заводов в Центральном регионе России была внедрена схема, где лузга от четырёх линий транспортируется всасыванием к центральному циклону, затем через нагнетательный узел подаётся на участок брикетирования. Система оснащена датчиками вибрации на поворотах, анализаторами запылённости и автоматической системой оттайки на случай обледенения в зимний период. Показатели эксплуатации за 18 месяцев: простои по вине пневмотранспорта — менее 0,3% общего рабочего времени, удельные затраты на 1 тонну перемещённой лузги — 4,7 кВт·ч, что на 35% ниже, чем на аналогичном предприятии с механическими конвейерами. (咨询热线：156-6277-7102)

Практические рекомендации по эксплуатации и техническому обслуживанию

Для обеспечения стабильной работы пневмосистемы лузги необходимо соблюдать ряд технологических правил. Во-первых, регулярно контролировать влажность поступающего материала: при превышении 16–18% следует снижать производительность дозатора или увеличивать скорость воздуха для предотвращения налипания тонкой фракции на стенки трубы. Во-вторых, проводить ревизию уплотнений шлюзовых питателей не реже одного раза в квартал — износ эластомерных лопаток приводит к подсосу воздуха и резкому падению КПД. В-третьих, очищать циклонные и рукавные фильтры по показаниям дифференциального манометра (рекомендуемая периодичность — каждые 40–60 часов работы для лузги с нормальной влажностью).

Оптимальная конфигурация трубопровода должна включать минимальное количество отводов (не более 4–5 на 100 метров), при этом радиус поворота следует принимать не менее 6–8 диаметров трубы. Участки, подвергающиеся наибольшему абразивному износу (первые 2–3 метра после питателя, повороты и места входа в циклон), желательно выполнять из сменных вставок с износостойкой футеровкой (чугун, керамика или армированный полиуретан). Компания «Хайд Паудир» рекомендует устанавливать на каждом значимом узле системы технологические лючки для быстрой визуальной проверки — это упрощает диагностику и сокращает время ремонтных работ.

Заключение: эффективность и перспективы пневмотранспорта лузги

Системы пневматического транспортирования лузги прочно заняли свою нишу в современной переработке растительного сырья, и в ближайшие годы их роль будет только возрастать. Повсеместное ужесточение требований по охране труда, экологии и энергоэффективности делает переход от открытых механических транспортёров к герметичным пневмолиниям объективной необходимостью для любого предприятия, стремящегося к устойчивому развитию. Лузга перестаёт быть просто отходом — она становится ценным вторичным ресурсом для получения тепловой энергии, топливных брикетов, кормовых и технических продуктов, что требует организации надежной и гибкой транспортировки. Грамотно спроектированная пневмосистема не только решает задачу перемещения, но и интегрируется в общую автоматизированную систему управления заводом, позволяя оперативно реагировать на изменения сырьевого потока и минимизировать человеческий фактор. Выбор конкретного типа оборудования — всасывающего, нагнетательного или комбинированного — должен опираться на тщательный технико-экономический расчёт с учётом производительности, дальности, высоты подъёма, влажности и абразивности материала. Современные тенденции, такие как использование частотного регулирования, системы мониторинга состояния и модульные конструкции, делают пневмотранспорт лузги не только эффективным, но и экономически оправданным вложением, срок окупаемости которого при правильно выбранных параметрах составляет 1,5–2,5 года. Компания «Хайд Паудир» предлагает полный цикл инжиниринговых услуг — от аудита существующего производства до шеф-монтажа и сервисного сопровождения, гарантируя соответствие международным стандартам ISO и требованиям промышленной безопасности. Для получения детальной консультации по выбору и расчёту системы пневмотранспорта лузги для вашего предприятия свяжитесь с нашими специалистами: (咨询热线：156-6277-7102).
