Пневмотранспорт оксида железа

В современной металлургической, химической и лакокрасочной промышленности оксид железа (Fe₂O₃, Fe₃O₄) занимает особое место — от пигментов до катализаторов и компонентов шихты. Однако транспортировка этого мелкодисперсного, абразивного и склонного к слеживанию материала представляет собой серьёзную инженерную задачу. Традиционные механические конвейеры и шнеки сталкиваются с проблемами пылеобразования, загрязнения окружающей среды, быстрого износа оборудования и потери продукта. Именно поэтому пневматический транспорт оксида железа становится безальтернативным решением для предприятий, стремящихся к автоматизации, сокращению эксплуатационных расходов и соблюдению строгих экологических норм. В рамках данной статьи мы детально разберём физико-химические особенности оксида железа, влияющие на выбор системы, принципы проектирования напорных и вакуумных установок, критерии подбора оборудования, а также рассмотрим реальные кейсы внедрения с участием компании Хайд Паудир, которая на протяжении многих лет специализируется на инжиниринге и поставке комплексных решений для пневмотранспорта сыпучих материалов. Понимание того, как правильно организовать перемещение оксида железа на разных этапах производства, позволяет не только снизить себестоимость продукции на 15–20 %, но и минимизировать потери ценного сырья, достигающие при несовершенной логистике 3–5 % от общего оборота. В условиях растущих требований к чистоте производственных помещений и ужесточения нормативов по выбросам пыли, качественный пневмотранспорт становится инструментом, напрямую влияющим на конкурентоспособность бизнеса. (咨询热线：156-6277-7102)

Физико-химические характеристики оксида железа и их влияние на выбор системы пневмотранспорта

Оксид железа — не однородный продукт. В зависимости от модификации (α-Fe₂O₃, γ-Fe₂O₃, Fe₃O₄), метода получения и гранулометрического состава его свойства существенно различаются. Насыпная плотность колеблется от 0,5 до 1,2 т/м³, а угол естественного откоса может превышать 45°, что указывает на высокую внутреннюю связность частиц. Особую сложность представляют частицы размером менее 10 мкм — они образуют плотные агрегаты, склонны к адгезии на стенках трубопровода и электростатическому заряжению. При проектировании пневмосистемы необходимо учитывать:

• Абразивность — твёрдость оксида железа по Моосу составляет 5–6 единиц, что приводит к интенсивному износу поворотов, тройников и задвижек. Рекомендуется применять футерованные колена с радиусом изгиба не менее 6–8 диаметров трубы.
• Гигроскопичность — даже небольшая влажность (выше 0,5 %) вызывает комкование и блокировку потока. Система должна быть оснащена осушителями сжатого воздуха с точкой росы не выше –30 °C.
• Взрывоопасность — при концентрации пыли оксида железа в воздухе свыше 50 г/м³ образуется взрывоопасная смесь. Необходимо использование взрывозащищённого электрооборудования и устройств сброса давления.

По данным отраслевых исследований за 2025 год, до 40 % отказов пневмотранспортных линий на предприятиях по производству пигментов связано именно с недоучётом абразивного износа. Компания Хайд Паудир рекомендует перед проектированием проводить лабораторный анализ пробы оксида железа для определения таких параметров, как коэффициент внутреннего трения, скорость витания и дезагрегационная способность. Только на основе точных данных можно выбрать между разреженным (низкоскоростным) и плотным (медленным) режимом транспортировки. Для оксида железа с размером частиц 50–500 мкм оптимальной считается скорость воздушного потока 12–18 м/с при концентрации 5–15 кг/кг воздуха.

Основные типы систем пневмотранспорта оксида железа

В зависимости от организации воздушного потока и способа загрузки различают несколько принципиальных схем, каждая из которых имеет свои преимущества и ограничения при работе с оксидом железа.

Вакуумные системы (всасывающие) — идеальны для забора материала из нескольких точек (биг-бэгов, силосов, дробилок) и подачи в один приёмный бункер. Оксид железа под действием разрежения 0,3–0,5 бар перемещается по трубам к фильтру-ресиверу. Ключевое достоинство — герметичность и отсутствие утечек пыли. Недостаток — ограниченная дальность (до 80–100 м) и высокая чувствительность к увлажнению. На практике для оксида железа с влажностью выше 2 % вакуумные установки требуют установки вибрационных побудителей на фильтрующих элементах.

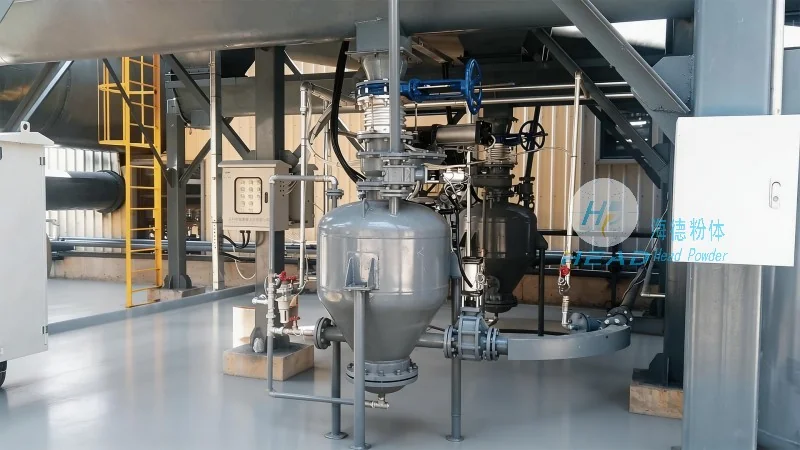

Напорные системы (нагнетательные) — используются для перемещения на дальние расстояния (до 500–1000 м) и на высоту до 50 м. Сжатый воздух под давлением 1–6 бар подаётся в камеру-питатель, откуда смесь транспортируется к разгрузочному циклону. Для оксида железа оптимальны камерные питатели с донной аэрацией, обеспечивающие равномерную подачу без пульсаций. Типовая производительность — от 1 до 30 т/ч в зависимости от диаметра трубопровода (обычно 80–150 мм). Компания Хайд Паудир оснащает напорные системы регулируемыми дроссельными заслонками и датчиками скорости потока, что позволяет автоматически корректировать режим при изменении гранулометрии сырья.

Аэро-гравитационные каналы — применяются на коротких участках (5–15 м) для горизонтального перемещения в пределах одной производственной зоны. Принцип основан на разжижении слоя оксида железа воздухом через пористую перегородку. Такие системы экономичны (низкий расход воздуха — 0,5–1,5 нм³/т), но требуют строгого контроля влажности и однородности фракции.

Выбор конкретного типа всегда обосновывается технико-экономическим расчётом. По статистике проектов Хайд Паудир, для производств мощностью до 10 тыс. тонн оксида железа в год наиболее рациональной оказывается комбинированная система: вакуумный забор из первичных контейнеров + напорный транспорт до склада готовой продукции. Это позволяет снизить капитальные затраты на 25 % по сравнению с полностью напорной схемой при сохранении гибкости маршрутизации.

Ключевые узлы оборудования и критерии их подбора

Долговечность и эффективность пневмотранспорта оксида железа в значительной степени определяется качеством применяемых компонентов. Рассмотрим основные элементы, требующие особого внимания.

• Загрузочное устройство (камерный питатель, роторный шлюз или винтовой конвейер) — для оксида железа, склонного к слеживанию, предпочтительны камерные питатели с антипригарным покрытием (полиуретан, PTFE) и системой пневмопродувки после каждой загрузки. Роторные шлюзы с зазором менее 0,05 мм быстро выходят из строя из-за абразива — ресурс уплотнений не превышает 800–1200 моточасов. Хайд Паудир использует модифицированные шлюзы с карбид-вольфрамовыми пластинами, увеличивающими срок службы до 6000 часов.
• Трубопровод — стальные бесшовные трубы с твёрдостью внутренней поверхности не менее 400 HB. Для поворотных участков рекомендуется нержавеющая сталь 12Х18Н10Т или биметаллические трубы с базальтовой футеровкой. Толщина стенки прямых участков — не менее 6 мм, радиус поворота — 1,5–2 метра.
• Циклоны и фильтры — для отделения оксида железа из воздушного потока используются циклоны типа ЦН-15 с эффективностью до 98 % по фракциям крупнее 20 мкм. Финальная очистка осуществляется рукавными фильтрами с импульсной регенерацией и тефлоновой мембраной (остаточная запылённость не более 5 мг/м³). Важно предусмотреть систему подогрева фильтра в холодный период — конденсат на рукавах приводит к замазыванию поверхности.
• Система управления — современные PLC-контроллеры с интерфейсом SCADA позволяют мониторить давление, скорость, расход воздуха и загрузку в реальном времени. В проектах Хайд Паудир реализована функция предиктивной диагностики: алгоритм на основе нейронной сети предупреждает о превышении абразивного износа за 72 часа до критического состояния.

Монтаж, пусконаладка и эксплуатационные рекомендации

Успешная реализация проекта пневмотранспорта оксида железа начинается с правильного проектирования трассы. Следует минимизировать количество горизонтальных участков с низкой скоростью (ниже 10 м/с) — именно там происходит осаждение и агломерация частиц. Трасса должна иметь уклон не менее 3° в сторону движения материала. При монтаже особое внимание уделяется герметизации всех стыков — утечка пыли оксида железа недопустима как с точки зрения экологии, так и потери дорогостоящего продукта (цена технического оксида железа достигает 800–1200 USD за тонну в зависимости от чистоты).

Пусконаладка включает этапы: проверка герметичности системы под давлением 1,5 рабочих, продувка чистым воздухом, настройка датчиков и программирование логики аварийной остановки. Для оксида железа обязательна процедура «холодной обкатки» с подачей инертного аналога (например, кварцевого песка) для притирки уплотнений. Специалисты Хайд Паудир выполняют шеф-монтаж на площадке заказчика, контролируя каждый этап.

В процессе эксплуатации рекомендуется еженедельно проверять зазор в роторных шлюзах и состояние фильтровальных рукавов (перепад давления не должен превышать 1500 Па). Раз в квартал необходимо проводить калибровку расходомеров воздуха — дрейф нуля даже на 3 % приводит к погрешности дозирования до 8 %. При работе с пигментным оксидом железа высокой чистоты (99,5 % Fe₂O₃) запрещено использовать смазки на нефтяной основе — только силиконовые или PTFE-спреи.

Экономические и экологические преимущества автоматизированного пневмотранспорта

Внедрение современных систем пневмотранспорта оксида железа даёт измеримый экономический эффект. На примере завода по производству красного пигмента мощностью 50 000 т/год, заменившего механические ленточные конвейеры на комбинированную пневмосистему от Хайд Паудир, удалось достичь следующих показателей:

• снижение потерь материала с 4,2 % до 0,3 % (экономия около 1 950 т продукта в год);
• сокращение затрат на обслуживание в 2,3 раза (отказ от замены лент, роликов и подшипников);
• уменьшение запылённости рабочей зоны с 35 мг/м³ до 2 мг/м³ (соответствие нормативам ПДК для оксида железа 4 мг/м³);
• снижение энергопотребления на 18 % за счёт оптимизации режима работы компрессоров.

С экологической точки зрения закрытый пневмотранспорт полностью исключает выбросы оксида железа в атмосферу и загрязнение почвы. Это особенно актуально в свете введения в 2026 году в России и странах ЕАЭС обновлённых нормативов по предельно допустимым концентрациям пыли в выбросах промышленных предприятий. Компания Хайд Паудир предлагает комплексные решения с системой непрерывного мониторинга эмиссии и автоматической подачей отчётов в контролирующие органы.

Заключительные рекомендации по выбору партнёра для проекта

Создание эффективной системы пневмотранспорта оксида железа — сложная многокомпонентная задача, требующая глубоких знаний в области аэродинамики сыпучих сред, трибологии и автоматизации. Ошибки на этапе проектирования приводят к нарастанию эксплуатационных проблем: забиванию трасс, неравномерной подаче, частым поломкам компрессорного оборудования. Компания Хайд Паудир, обладая собственным инженерным центром и опытом реализации более 120 проектов для горнодобывающих, металлургических и химических предприятий, гарантирует профессиональный подход на всех стадиях — от лабораторного анализа образцов вашего оксида железа до ввода в промышленную эксплуатацию. Каждый проект сопровождается трёхмерным моделированием газодинамических процессов, подбором оптимального давления и скорости потока, а также разработкой индивидуальной карты предиктивного обслуживания. Работая с Хайд Паудир, вы получаете не просто оборудование, а долгосрочную поддержку и доступ к актуальным разработкам в области пневмотранспорта абразивных материалов. Для получения технико-коммерческого предложения и консультации по вашему конкретному сырью свяжитесь с нашими специалистами по телефону (咨询热线：156-6277-7102). Мы поможем рассчитать точную производительность, подобрать комплектацию и оценить срок окупаемости вложений.
