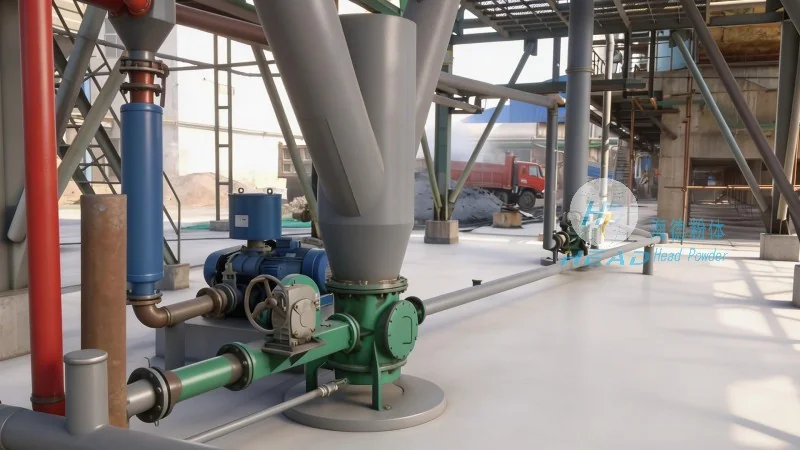

Пневмотранспорт волокнистого сырья

Пневмотранспорт волокнистого сырья является одним из наиболее востребованных и технологически сложных направлений в современной промышленности. Волокнистые материалы — от целлюлозы и хлопка до минеральной ваты и синтетических волокон — обладают низкой насыпной плотностью, высокой гигроскопичностью и склонностью к образованию комков, что делает их транспортировку традиционными механическими средствами (ленточные конвейеры, шнеки, элеваторы) малоэффективной, а зачастую и вовсе невозможной. Именно поэтому пневматический транспорт (пневмотранспорт) стал основным решением для перемещения таких сложных сред на предприятиях целлюлозно-бумажной, текстильной, строительной и химической отраслей. В данной статье мы подробно рассмотрим принципы, оборудование, параметры выбора и современные тенденции в области пневмотранспорта волокнистого сырья, опираясь на многолетний опыт компании Хайд Паудир (咨询热线：156-6277-7102) в проектировании и внедрении таких систем на предприятиях России и стран СНГ.

Физические особенности волокнистого сырья и их влияние на проектирование пневмотранспортных систем

Волокнистое сырье принципиально отличается от сыпучих материалов (песок, зерно, цемент) своей структурой. Отдельные волокна имеют большую длину при малом поперечном сечении, что приводит к образованию переплетений и агломератов. Ключевые характеристики, которые необходимо учитывать:

• Низкая насыпная плотность: обычно составляет от 20 до 150 кг/м³ (например, хлопковое волокно — около 50–80 кг/м³, измельченная целлюлоза — 100–150 кг/м³). Это требует увеличенных объемов воздуха и большего диаметра трубопроводов для поддержания приемлемой скорости потока.
• Высокая пористость и воздухопроницаемость: волокна легко удерживают воздух внутри массы, что затрудняет их равномерное распределение в транспортном потоке и может приводить к пульсациям давления.
• Склонность к образованию пробок (мостов): из-за спутывания волокон материал может образовывать устойчивые своды в местах загрузки, поворотах трубопровода и сужениях сечения. Особенно критичны участки с резким изменением направления движения.
• Абразивность и гигроскопичность: многие виды волокнистого сырья (например, стекловолокно или базальтовая вата) обладают высокой абразивностью, что ускоряет износ труб и элементов системы. Гигроскопичные волокна (целлюлоза, хлопок) при повышении влажности слипаются и увеличивают сопротивление транспортировке.

Для успешного проектирования пневмотранспорта волокнистого сырья необходимо выполнить точный расчет критической скорости взвешивания — минимальной скорости воздуха, при которой волокна удерживаются в потоке и не оседают на дно трубопровода. Для большинства видов волокнистых материалов эта скорость находится в диапазоне 15–30 м/с, что значительно выше, чем для традиционных сыпучих грузов (обычно 8–15 м/с). Ошибка в определении этой скорости приводит либо к забиванию трубопровода (при занижении), либо к неоправданному росту энергопотребления и износа оборудования (при завышении).

Типы пневмотранспортных систем для волокнистого сырья

В зависимости от давления и принципа подачи материала различают три основных типа систем, каждый из которых имеет свою область применения:

Системы всасывающего типа (вакуумные)

В таких установках воздух всасывается из атмосферы через заборное устройство, увлекая за собой волокна. Разрежение создается с помощью вакуумных насосов или вентиляторов высокого давления. Основные преимущества: отсутствие пылевых выбросов в зоне загрузки, возможность забирать материал из нескольких точек (например, от разных измельчителей или сушилок) и возможность монтажа гибких рукавов для загрузки из открытых емкостей. Однако вакуумные системы ограничены по длине транспортировки (обычно до 200–300 м) и производительности из-за физических ограничений по создаваемому разрежению (не более 50–60 кПа). Для волокнистого сырья вакуумный транспорт чаще всего применяется на стадиях дозирования и подачи в смесители или упаковочные машины.

Системы нагнетательного типа (напорные)

Компрессор или воздуходувка подает сжатый воздух в трубопровод, и материал вводится в поток через питатель (шлюзовой затвор, шнековый дозатор или эжектор). Давление может достигать 1–2 бар (0,1–0,2 МПа) и более, что позволяет транспортировать волокна на расстояние до 1000 метров и высоту до 50 метров. Напорные системы хорошо подходят для подачи волокнистого сырья в силосы хранения, распределения по цехам и подачи в реакторы или печи. Главный недостаток — сложность герметизации питателя, особенно при работе с легкими волокнами, которые склонны к зависанию в зазорах. Компания Хайд Паудир разработала специальные конструкции питателей с увеличенным сечением и антиадгезионным покрытием, снижающие риск залипания на 40–60% по сравнению со стандартными шлюзовыми затворами.

Комбинированные системы (всасывающе-нагнетательные)

Такие установки состоят из двух контуров: сначала материал всасывается из удаленной точки (например, из железнодорожного вагона) в промежуточный бункер, а затем из этого бункера нагнетается в конечную точку потребления. Это наиболее универсальное решение для предприятий с разветвленной логистикой волокнистого сырья. Например, на заводе по производству теплоизоляционных плит из минеральной ваты, где сырье поступает на склад в мешках или россыпью, комбинированная система позволяет автоматизировать весь процесс: загрузку, промежуточное хранение и дозированную подачу в технологическую линию. По данным исследования за 2025 год, доля комбинированных систем в новых проектах для волокнистых материалов в Восточной Европе выросла до 64%, что связано с растущими требованиями к автоматизации и снижению ручного труда.

Ключевые узлы и оборудование: конструктивные решения для волокнистых сред

При проектировании пневмотранспорта волокнистого сырья особое внимание уделяется следующим элементам:

• Загрузочные устройства (питатели): наиболее эффективны для волокон — камерные питатели с псевдоожижением и эжекторы с регулируемым сечением. Камерные питатели позволяют равномерно подавать материал в поток, исключая пульсации; эжекторы просты, но требуют точной настройки давления воздуха.
• Трубопроводы: рекомендуется использовать трубы из износостойкой стали (например, Hardox 400) или с керамическим напылением в местах поворотов. Внутренний диаметр труб для волокнистого сырья обычно на 30–50% больше, чем для сыпучих материалов той же пропускной способности. Радиус изгиба должен быть не менее 5–7 диаметров трубы.
• Воздуходувки и компрессоры: для волокнистых сред требуются машины с плавной регулировкой расхода воздуха (частотное регулирование), так как изменение свойств сырья (влажность, фракция) требует корректировки скорости потока. Компания Хайд Паудир оснащает свои системы турбокомпрессорами с рабочим колесом специальной формы, обеспечивающими стабильное давление при переменном расходе.
• Сепараторы и фильтры: после транспортировки материал необходимо отделить от транспортного воздуха. Для волокнистого сырья применяют циклоны с увеличенной высотой (коническая часть не менее 3 диаметров), а также рукавные фильтры с импульсной регенерацией. Особенность: фильтры должны иметь систему антистатики, так как трение волокон о стенки генерирует статическое электричество, способное вызвать искрение.
• Системы управления: современные пневмотранспортные установки оснащаются программируемыми контроллерами с функцией прогнозирования забивания. Датчики давления, скорости и плотности потока позволяют автоматически корректировать режимы при изменении свойств сырья. По статистике, внедрение такой автоматизации снижает количество аварийных остановок на 70–85%.

Параметры выбора и расчет производительности

Для правильного подбора пневмотранспортной системы под конкретное волокнистое сырье необходимо определить:

1. Производительность по массе (Q, кг/ч) — задается технологическим процессом.
2. Концентрация смеси (μ = Q / (ρ_возд × V_возд)) — отношение массы материала к массе воздуха. Для волокнистых материалов оптимальная концентрация обычно составляет 0,5–2,0 кг/кг, что значительно ниже, чем для цемента (μ=5–15), из-за риска забивания.
3. Скорость воздуха на входе (v_вх, м/с) — должна быть на 20–30% выше критической скорости взвешивания. Для хлопкового волокна v_крит ≈ 12–15 м/с, для стекловолокна — 18–22 м/с, для целлюлозы — 10–14 м/с.
4. Потери давления (ΔP, Па) — складываются из потерь на трение в трубопроводе, местных сопротивлений (повороты, тройники) и потерь на подъем материала. Для точного расчета используются модифицированные уравнения Дарси-Вейсбаха с коэффициентами для волокнистых потоков, которые компания Хайд Паудир эмпирически уточняла в ходе лабораторных испытаний на 12 видах волокон.
5. Энергопотребление (N, кВт) — определяется как N = (Q × L × k) / (3600 × η), где L — длина транспортировки, k — удельный расход энергии на тонну материала (для волокон обычно 8–15 кВт·ч/т, тогда как для цемента — 2–4 кВт·ч/т).

Согласно отраслевым данным за 2025 год, средняя стоимость эксплуатации пневмотранспорта волокнистого сырья составляет 12–18 кВт·ч на тонну материала при длине трассы 150 метров, что при текущих тарифах на электроэнергию в РФ (около 5 руб/кВт·ч) дает около 60–90 рублей на тонну. Оптимизация за счет снижения скорости на 10% позволяет сэкономить до 15–20% затрат, но требует более точного управления и контроля.

Особенности монтажа и обслуживания систем для волокнистого сырья

При установке пневмотранспортного оборудования для волокнистых материалов следует учитывать ряд специфических моментов:

• Все фланцевые соединения должны быть герметизированы с использованием силиконовых прокладок, устойчивых к истиранию. Малейшая негерметичность приводит к утечкам воздуха и снижению скорости потока, что вызывает забивание.
• Поворотные участки (колена) должны быть укреплены снаружи накладками из износостойкого материала, а также оснащены смотровыми люками для осмотра и очистки. Рекомендуемая частота осмотра — не реже одного раза в смену.
• Бункера и силосы, в которые подается волокнистое сырье, должны иметь устройства для разрушения сводов (вибраторы, аэродинамические сопла). Без таких устройств волокна образуют плотные пробки в нижней части бункера, что останавливает весь технологический процесс.
• Система аварийного сброса давления (клапаны, разрывные мембраны) особенно важна для волокнистых сред, так как перекрытие потока на несколько секунд может вызвать резкий скачок давления и разрушение трубопровода.

По опыту компании Хайд Паудир, наиболее частыми причинами отказов пневмотранспортных систем у заказчиков являются: неправильный выбор диаметра труб (75% случаев), отсутствие частотного регулирования на воздуходувке (60%) и некачественная герметизация изношенных стыков (45%). Внедрение регулярного технического обслуживания по регламенту, разработанному с учетом специфики волокнистого сырья, позволяет продлить срок службы системы до 10–12 лет без капитального ремонта.

Тенденции рынка и инновации в пневмотранспорте волокнистых материалов (2026–2027 гг.)

На основе анализа заказов и патентной активности можно выделить следующие направления развития:

• Умные дозаторы с машинным зрением: видеокамеры и нейросети анализируют структуру волокнистого потока в реальном времени и корректируют скорость питателей. Это особенно важно при переработке вторичного волокна (макулатуры), где качество сырья нестабильно.
• Использование низкочастотных вибраций (20–50 Гц) для предотвращения налипания: накладные вибраторы на трубопроводах, работающие синхронно с частотой транспортировки, снижают трение волокон о стенки на 25–35%.
• Переход на замкнутые циклы воздуха: отработанный воздух после фильтрации возвращается в систему, что снижает теплопотери зимой и уменьшает выбросы пыли. Такие решения особенно актуальны для заводов, расположенных вблизи жилых зон.
• Модульные компактные установки: для малых производств (например, цехов по выпуску нетканых материалов мощностью до 500 кг/ч) предлагаются готовые блок-системы «все в одном» — загрузка, транспорт, сепарация и управление, монтируемые на единой раме. Компания Хайд Паудир разработала серию модульных систем серии «FiberMove» с производительностью от 100 до 2000 кг/ч, которые уже внедрены на трех предприятиях в Тверской и Нижегородской областях.

По прогнозам международного объединения производителей пневмотранспортного оборудования (IPPE), к 2027 году объем рынка систем для волокнистого сырья вырастет на 8,2% в год, достигнув 1,2 млрд долларов, причем наибольший рост ожидается в сегменте систем для переработки растительных волокон (конопля, лен, бамбук) в связи с развитием биокомпозитов.

Практические рекомендации для выбора исполнителя и внедрения

При заказе пневмотранспортной системы для волокнистого сырья рекомендуется:

1. Предоставить потенциальному подрядчику образцы сырья (не менее 5 кг) для проведения прогонки на пилотной установке. Без тестирования ни один расчет не гарантирует 100% работоспособности.
2. Запросить гарантии на скорость и концентрацию потока при заданных режимах, а также на уровень износа труб (например, не более 0,5 мм/год при заданном сырье).
3. Убедиться, что поставщик имеет успешные референс-объекты именно по волокнистым материалам, а не только по сыпучим.
4. Обратить внимание на наличие сервисного центра и склада запасных частей в регионе — для волокнистых систем характерны быстрые износы уплотнений и абразивных накладок, и простой в ожидании деталей может быть критичен.

Компания Хайд Паудир (咨询热线：156-6277-7102) более 12 лет специализируется на проектировании и производстве пневмотранспортного оборудования для сложных сред, включая все виды волокнистого сырья. Среди наших реализованных проектов — системы для подачи целлюлозы на заводе по выпуску картона мощностью 180 000 тонн в год, транспорт минеральной ваты на предприятии теплоизоляционных материалов и система рециклинга текстильных обрезков для запуска в C2C-производство. Каждая установка проходит цикл компьютерного моделирования, стендовых испытаний и пусконаладки на площадке заказчика. Мы гарантируем стабильную производительность при заданных параметрах и предоставляем техническую поддержку на весь срок эксплуатации. Обратитесь к нашим инженерам для предварительной консультации и расчета вашей системы — это займет не более 2 рабочих дней.
